Как выбивать обойму подшипника из корпуса без специального инструмента своими руками

Инструменты для съема обоймы:

  • целый подшипник такого же размера;
  • удлиненные плоскогубцы с загнутыми губками;
  • отвертка;
  • головка или трубка;
  • молоток
  • смазка для подшипников.
Как выбивать обойму подшипника из корпуса без спец инструмента

Вытесняющий способ

Этот дедовский способ подойдет для снятия подшипникаиз глухого отверстия. Причем он должен быть посажен с небольшим натягом. Обычно выковырять его оттуда необычайно сложно — посадочное место узла без зазоров. Достать деталь можно за счет компрессионного давления изнутри посадочного давления. Для операции приготовим:

  • любую густую смазку — подойдет солидол или циатим;
  • оправку диаметром чуть менее посадочного места.

Заполняем отверстие смазкой до конца, стараясь заполнить его полностью. Небольшими ударами оправки добиваемся затекания масла под шарики. Загнав смазку внутрь, небольшими резкими ударами вгоняем ее оправкой внутрь посадочного места. Сначала будет казаться, что все бесполезно — подшипник стоит, а масло исчезает внутри.  Но стоит провести серию из заполнения смазкой и резких ударов, как деталь выдавит из глухого отверстия. Лучший результат достигается вбиванием оправки с минимальным зазором и длиной не менее 3 толщин подшипника.

Вместо масла нередко используют мокрую бумагу или пластилин.

Как снять подшипник без съемника с вала электродвигателя, якоря генератора, перфоратора и другого электроинструмента

Когда нет специальных приспособлений для демонтажа и замены элемента, а инструмент срочно необходим для работы, можно воспользоваться различными приспособлениями, которые можно найти даже в полевых условиях. Предварительно следует разобрать оборудование, чтобы избежать возможных повреждений других компонентов, поскольку применяемый инструмент может соскочить.


Если деталь изношена полностью и подлежит утилизации, можно воспользоваться деревянными подкладками и обычным молотком, при помощи которого равномерными ударами по обойме деталь постепенно снимается. Если подобный способ не подходит, в качестве импровизированного съемника можно воспользоваться двумя рожковыми ключами в качестве рычага. С двух сторон необходимо подложить небольшие деревяшки, чтобы не повредить корпус, и постараться равномерными усилиями сдвинуть изделие.

Можно также воспользоваться тисками, зажав вал губками с обязательными прокладками. Даже при большом прикипании усилия достаточно, чтобы произвести демонтаж без повреждения основных деталей.

Почему трудно бывает вытащить подшипник из глухого отверстия

  • Трудный доступ к детали.
  • Износ и загрязнение ремонтируемой поверхности.
  • Требуются специальные инструменты.
  • Старый подшипник поддается только опытному мастеру.

Смотрите также

Комментарии 30

две вот такие фигни выпилил, встречно зажал в тисках и спрессовывал

Красава. Ты просто, без напряга, выпрессовал тисками. Респект и уважуха. Вот он самый дельный совет, обязательно нарисую жырный крест над верстаком, что бы не забыть такой совет. Одна проблема, как сделать такой клин? Болгаркой не отпилиш, нужно шлифовать, иначе будет закусывать. У меня три наждака в гараже, но сомневаюсь, что смогу удержать такую деталь на плоскости камня. Нужен знакомый торкать-фрезировщик. Раньше у меня бы такой, сделал мне тиски с магнитом под сверлильный станок. Но вообще идея классная. Удачи, в изобретениях.

Клин делал из полосы 5мм сначала плющил на рельсе потом допилил болгаркой с наждачным кругом все просто и много не надо.

Вероятно из всех советов, самый правильный будет, это зубило сначала между обоймой и гайкой, чуть сдвинешь, а потом зубилом расколеш обойму, но это только моё мнение. Выбирать тебе и смотри не попорти хвостовик.

100% поддерживаю. Или подогреть обойму.

На крайняк — обратный молоток в помощь. Если есть сварка, то кусок трубки по диаметру подшипника приварить, и обратным молотком поработать.

На точиле надпили с двух сторон, не перегревая, не до конца, подходящим рожковым ключом провернешь. Само развалится

и ещё непременно погреть обойму .

забить клин между обоймой и второй гайкой. Клин — зубило.

якорь помощнику в руки он ложит обойму на наковальню сверху ставите молоток или что типа того и бьете по нему

Болгаркой обойму попилить, и потом сбить зубилом

Просто предположу: ротор зажать в тиски проложив деревяшками, крутануть гайку(против часовой, сколько даст, дать напрягу на обойму для подшипника), снять, бронзовым молотком по обойме по кругу(с боков) обстучать, может и сорвёт с места. Может я бы приварил чего-нибудь и выпрессовал, не знаю, резать не стал бы, может фрезой канавку аккуратно бы проточил и ударом трещины добился бы. Ну это так — мысли от увиденного.


крыльчатка пластиковая разлетится от такого.

а причём тут крыльчатка? Тебе надо обоёму снять? Она сидит на стальном валу и упирается в стальную шайбу. Вот между ними и вставлять этот съёмник.

извини, утро, мозг работает туповато. Соглашусь, что как вариант — пойдёт.

сделать пропилы под двухлапый съемник в обойме, или наварить кусок трубы с ушками на обойму и тем же съемником стянуть ее

вот такой съемник нуна

О таком съемнике уже давно думаю, но останавливает цена

Как правильно подготовиться к работе

Сначала нужно слить остатки воды из стиралки, так как понадобится полностью разобрать ее. Действуйте последовательно:

  • Обесточьте СМ, достав вилку из розетки.
  • Отключив все коммуникации и перекрыв подачу воды, слейте ее остатки из заборного шланга.


  • То же самое проделайте со сливным фильтром. Он располагается под передней панелью, за маленьким люком или цокольной панелью. Откройте панель, разжав защелки отверткой, выкрутите фильтр, слейте воду.

Отодвиньте машину от стены, насколько это возможно. Теперь подготовьте инструмент для снятия подшипников стиральной машины. Вам понадобится:

  • набор отверток шлицевых и крестовых, возможно, шестигранных;
  • набор гаечных и торцевых ключей;
  • пассатижи;
  • съемник;
  • молоток и долото;
  • болт;
  • герметик;
  • ножовка по металлу.

Перед покупкой съемника убедитесь, что подшипнику нужна замена. Тогда приобретите универсальный съемник, подходящий для демонтажа элементов любого размера.


Купите новую деталь. Это может быть ступичный подшипник или любой другой, который подойдет для вашей модели. Точно узнать номера и маркировку можно после того, как вы снимите подшипник со стиральной машины.

Как снять внешнюю обойму подшипника стиральной машины?

%D0%9A%D0%B0%D0%BA-%D1%81%D0%BD%D1%8F%D1%82%D1%8C-%D0%B2%D0%BD%D0%B5%D1%88%D0%BD%D1%8E%D1%8E-%D0%BE%D0%B1%D0%BE%D0%B9%D0%BC%D1%83-%D0%BF%D0%BE%D0%B4%D1%88%D0%B8%D0%BF%D0%BD%D0%B8%D0%BA%D0%B0-%D1%81%D1%82%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9-%D0%BC%D0%B0%D1%88%D0%B8%D0%BD%D1%8B-300x280.jpgИногда снять наружную обойму подшипника очень сложно: внешняя «оболочка» ржавеет, разрушается и прикипает к валу намертво. Стандартным способом извлечь прикипевшее кольцо не получается, а кардинальные меры с выбиваем и спиливанием грозят безвозвратно повредить узел. Выход есть – ориентироваться на более «цивилизованные» и безопасные методы.

Вспомогательные приемы

Приржавевший подшипник снять в разы труднее – это знает каждый. Понятно, что элемент придется убирать по частям, рискуя крестовиной и барабаном. Но можно выбить внешнюю обойму с вала бака стиральной машины с меньшими потерями, если предварительно облегчить себе задачу. Отлично сработают два способа: обработка антикоррозийным средством и локальный нагрев.

В первую очередь прикипевший подшипник и все посадочное место нужно обильно обработать специальным очистителем. Привычный WD-40 используется только в крайнем случае, так как действует относительно слабо. Лучше применять средства с более активным антикоррозийным составом. Из отечественных подобным обладает «NanoProtech Супер», из западных – «CycloFusion 3.0». Обе смазки отлично справляются с ржавчиной, разница лишь в цене: российская стоит в 2 раза дешевле.

Прикипевший подшипник необходимо обработать антикоррозийной смазкой – «NanoProtech Супер» или «CycloFusion 3.0».

После обработки смазкой рекомендуется нагреть испорченный подшипник. Действовать лучше максимально локально, чтобы обеспечить точечный нагрев. Паяльная лампа не подойдет, следует взять строительный фен или сварку. Отогретая деталь быстрее покинет посадочное место.%D0%B8%D1%81%D0%BF%D0%BE%D0%BB%D1%8C%D0%B7%D1%83%D0%B9%D1%82%D0%B5-%D1%8D%D1%84%D1%84%D0%B5%D0%BA%D1%82%D0%B8%D0%B2%D0%BD%D1%8B%D0%B5-%D0%BF%D1%80%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0%D1%8E%D1%89%D0%B8%D0%B5-%D1%81%D0%BC%D0%B0%D0%B7%D0%BA%D0%B8-1-%D0%BF%D1%83%D0%BD%D0%BA%D1%82.jpg

Причины замены

Подшипник фиксирует положение вала, обеспечивая его равномерное вращение. Эти небольшие детали принимают на себя всю нагрузку.

Если вы интересуетесь, как достать подшипник из стиральной машины, значит, подозреваете, что он пришел в негодность. Причиной этого мог стать испорченный сальник, который, потеряв герметичность, начал пропускать воду. Смазка вымылась, что привело к коррозии и истиранию подшипника.


Большинство пользователей загружают СМА по принципу «сколько вместится». Это неправильно, ведь со временем перегрузка приводит к изнашиванию деталей, в том числе – подшипников. Заметить это можно по характерному скрежету. Он может быть слышен при отжиме или при прокручивании барабана рукой.

Еще один признак проблемы с подшипниками – течь. Если вы обнаружили, что под днищем стиралки скапливается вода, пора проверять.

Несвоевременная замена может привести к повреждению бака барабаном, износу крестовины и вала. А это уже грозит капитальным ремонтом, при котором понадобится установить новый бак и барабан.

Выбивание обоймы

Застрявшая обойма не имеет упорной поверхности, по которой можно ударить, поэтому в нее нужно поставить внутреннее кольцо и шарики. Их можно снять со старого заклинившего или разбитого подшипника.

Аналогичный по размеру подшипник разбирается.

Как выбивать обойму подшипника из корпуса без спец инструмента

С него срываются боковины.

Как выбивать обойму подшипника из корпуса без спец инструмента

Далее нужно удалить сепаратор.

Как выбивать обойму подшипника из корпуса без спец инструмента

Если он пластиковый, то просто поддевается отверткой и вынимается. При наличии стального сепаратора его нужно выбить ударами пробойника между шариками. После слома он вырывается плоскогубцами.

Как выбивать обойму подшипника из корпуса без спец инструмента

Сам сепаратор уже не потребуется, поэтому с ним можно не церемониться.

Высвободив сепаратор нужно сдвинуть все шарики под одну сторону, чтобы получить просвет.

Как выбивать обойму подшипника из корпуса без спец инструмента

Далее внутреннее кольцо захватывается удлиненными плоскогубцами и выворачивается к просвету.

Как выбивать обойму подшипника из корпуса без спец инструмента

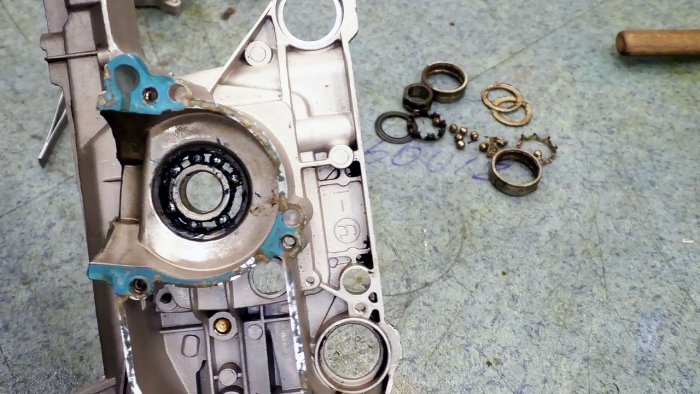

После смещения из подшипника выпадают шарики, и кольцо вынимается из верхней обоймы. Это несложно, можно справиться без тисков.

Как выбивать обойму подшипника из корпуса без спец инструмента

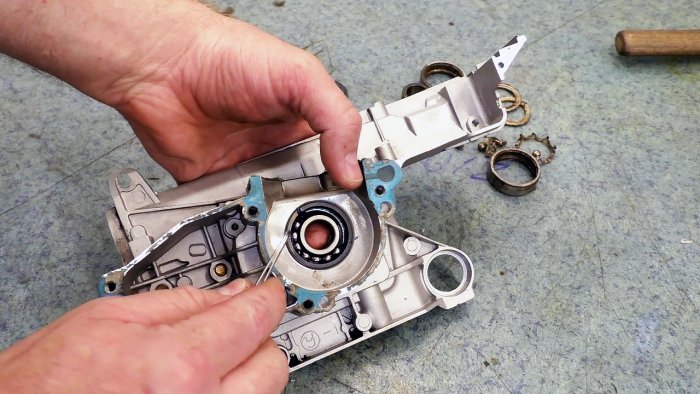

Теперь нужно поставить извлеченные детали на застрявшую обойму в корпусе. Для этого по ее окружности наносится густая смазка.

Как выбивать обойму подшипника из корпуса без спец инструмента

На нее приклеиваются шарики, укладываясь под одну сторону.

Как выбивать обойму подшипника из корпуса без спец инструмента

После их установки заводится внутреннее кольцо.

Как выбивать обойму подшипника из корпуса без спец инструмента

Далее нужно развести шарики, распределив их равномерно. Они могут подклинивать, поэтому возможно придется воспользоваться отверткой.

Как выбивать обойму подшипника из корпуса без спец инструмента

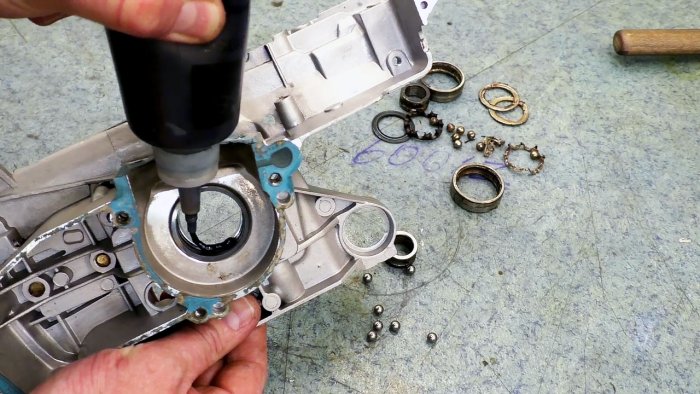

После сборки подшипника его можно выбивать обычным способом. Перед этим стоит прогреть корпус монтажным феном.

Как выбивать обойму подшипника из корпуса без спец инструмента

От нагрева он расширится, увеличив посадочный диаметр, что облегчает выбивание. На обратную сторону подшипника прикладывается головка и по ней наносится несколько ударов молотком. Можно также воспользоваться съемником.

Как выбивать обойму подшипника из корпуса без спец инструмента

Как выбивать обойму подшипника из корпуса без спец инструмента

Данный способ конечно заставит немного повозиться, но он в разы проще чем попытка привариться к обойме. Не нужно ничего резать или сверлить, рискуя навредить корпусу, в котором сидит обойма.

Как выбивать обойму подшипника из корпуса без спец инструмента

Как снять подшипник с якоря с целью проверки его работоспособности?

Состоянию подшипника на двигателе электроинструмента нужно уделять должное внимание. При его изнашивании выше допустимого предела случается перегрев, а мотор начинает шумно работать. Если вовремя не снять подшипник с якоря, то в запущенном виде при вращении начнут между собой касаться неподвижная и движущаяся части. А это в свою очередь грозит серьезной поломкой электродвигателя. При этом потребуется замена ротора либо якоря. Проверить подшипники довольно просто. Для этого необходимо установить двигатель на твердой поверхности, сверху на него положить руку и вращать вал. Ротор должен двигаться свободно, не заедать. Если вы услышите царапающие звуки или почувствуете неравномерное вращение, это станет первым звонком к тому, что необходимо снять подшипник с якоря и устранить неисправность.

В любом подшипнике есть люфты, то есть зазоры. Их наличие вполне допустимо, однако важно, чтобы показатели не выходили за допустимые пределы. Необходимо проверить люфты:

  • радиальные, или продольные. Для этого нужно положить двигатель на твердую поверхность и рукой попытаться отклонить вал в разные стороны. Величина смещения зависит от размера детали. Для бытовых моделей электроинструментов отклонения должны быть едва заметны;
  • осевые. Проверка в данном случае более простая. Необходимо взять рукой вал и потянуть на себя или толкнуть в противоположную сторону ротор. В двигателях бытовых приборов отклонения не должны превышать 3 мм. Чем ближе этот показатель к нулю, тем лучше.

Если во время разборки электродвигателя вы заметили следы трения деталей, значит, произошел износ подшипников. Необходимо сразу же снять подшипник с якоря и произвести замену запчастей. Это позволит избежать негативных последствий в виде поломки двигателя или полного выхода из строя инструмента.

Как добраться до подшипника коленвала?

Чтобы беспрепятственно добраться до опорного подшипника коленвала, нужно снят двигатель с машины, и это единственный способ. Если вы не хотите его снимать, то, чтобы добраться до подшипника, придётся изрядно потрудиться. Также нужно заменить, что замена подшипника коленчатого вала очень редко проводится в виде самостоятельной процедуры. Чаще всего, эту деталь меняют во время снятия сцепления и КПП или капитального ремонта мотора. Если авто заехало в гараж своим ходом, то для того, чтобы добраться до подшипника, нужно сделать следующее:

  1. Поставить машину над смотровой ямой или на эстакаду;
  2. Установить автомобиль с помощью «башмаков» или стояночного тормоза;
  3. Демонтировать карданный вал и рабочий цилиндр на приводе сцепления;
  4. Открутить трос спидометра;
  5. Снять коробку передач вместе с кожухом сцепления и корзиной сцепления.

После вышеуказанных действий, появится доступ к тыльному концу коленчатого вала. Теперь разберем пошагово, как снять подшипник в коленвала своими руками.

Способ с применением инструментов

Придумав подшипник, инженеры сразу озаботились изготовлением специального инструмента для его снятия. Это нужно для быстрой работы специалистов и исключения финансовых вложений. Прикипевшие и ржавые вытеснением вытащить будет невозможно. Для их извлечения придумали инструменты — съемники, выколотки.

Иностранцы используют специальный съемник — его лапки вставляются в беговую дорожку внутрь кольца, после чего разжимаются, фиксируя деталь. Теперь остается только выдернуть подшипник, приложив немного усилий.

Стандартный съемник представляет собой резьбовой вал, накрученный на специальные держатели. Подведя съемник к подшипнику, зажимаем и аккуратными вращательными движениями стягиваем с оси. При съеме важно не допустить перекоса.

Если случай совсем безнадежен, придется использовать сварку или болгарку, если размер подшипника позволит это сделать. Разрезанные части с легкостью достаются из гнезда или снимаются с оси.

Не стоит отчаиваться даже в самом сложном случае. Каждый ремонт — частный случай и готового решения не предполагает. Демонтаж детали часто проще монтажа. Если не удается применить познания в физике или отсутствуют специальные инструменты, подшипник всегда можно разрушить и вытащить по частям.
