Как выпилить паз в доске?

Как делать глубокий паз под шип минимальным набором инструментов своими руками

Разновидности пазовых досок

Симметричный паз

Многие пользователи не представляют, как выбрать паз в доске, полагая, что в магазине им предложат только один вариант соединения и материала.

Это далеко не так, там вас встретит большой ассортимент:

1. Симметричный паз. Это наиболее простой тип. В нем длины верхней и нижней полок одинаковы, они и выступают на одно расстояние.

Асимметричное соединение

2. Ассиметричный паз. Здесь верхние полки длиннее нижних.

3. Блок хаус, используемый в основном для отделки стен и потолков. Планки часто имитируют рельеф бруса и имеют полукруглый или фасонный профиль на лицевой стороне.

4. Евро вагонка также как и блок хаус, часто снабжается рельефным рисунком.

5. Террасная доска, изготовленная из дерева и полимера, тоже имеет шипы и пазы, упрощающие установку.

Обратите внимание! Если запланировано крепление без пазовой доски стен не выровненных, с выступами и вмятинами, не ждите хорошего качества от результата.
Облицовка не ляжет ровно, перепад высот и щели неизбежны.

Выборка паза в доске

  • admin
  • Стройка и ремонт
  • 0

Инструменты:

  • долото;
  • киянка;
  • дрель и сверло под ширину паза;
  • карандаш и линейка.

Как настроить пилу для ровного распила?

Пильный диск должен стоять строго перпендикулярно опорной платформе. Это видно и по положению диска, и по шкале градусов на регулировочной дуге. Если диск стоит под углом:

  • Отпускается винт-фиксатор.
  • Платформа наклоняется в нужное положение.
  • Винт фиксируется.

С затяжкой следует быть внимательнее. На некоторых моделях при чрезмерной затяжке можно сорвать резьбу или отломить головку.

как ровно пилить циркуляркой

Далее зависит от того, как и что пилить.

Доску поперек

При таком пилении точной должна быть длина заготовки. Рулеткой замеряется нужный размер. Карандашом (маркёром, острым предметом) делаются две отметки – вначале будущего пропила и в конце. Метки соединяются линией. Это место будущего пропила.

На передней части (торце) платформы каждой ручной циркулярки есть риска-выемка. Она располагается напротив диска и показывает, куда будет идти пропил. Риску совмещают с разметкой пропила и пилят, следя за тем, чтобы риска шла по разметке.

На разных ручных пилах пропил может быть смещен на 1-2 мм влево или вправо от риски. Поэтому при первом использовании новой пилы следует попробовать на ненужных заготовках, куда реально будет выходить пропил.

Иногда удобнее сделать полосу-разметку не по месту пропила, а по левому краю платформы. Тогда будет проще контролировать точность пропила. При такой разметке отмечают полную длину заготовки, приставляют к ней диск выключенной пилы и слева делают отметку по краю платформы.

При пилении проблемных заготовок (твердая, толстая, запаренная или свилеватая древесина с перекрученными волокнами) есть вероятность ухода диска от отметки. В таких случаях вместо отметки, с края платформы прикручивают на саморезы или прижимают струбцинами направляющий брусок. Пилят, прижимая платформу к бруску.

002 как ровно пилить циркуляркой

Доску вдоль

Проще всего сделать пропил по всей длине на обрезной доске. Для этого используется опорная планка на двух стержнях, которая входит в комплект поставки большинства моделей. Также, его еще называют параллельный упор.

003 как ровно пилить циркуляркойПараллельный упор

Стержни вставляют в проушины на платформе. Устанавливают нужную ширину пропила и фиксируют стержни винтами. Пилят, прижимая опорную планку к обрезной доске. Разметки карандашом при этом не нужны.

Они требуются, когда от обрезной доски нужно отрезать клинообразную заготовку (один конец шире, другой уже) и для распила вдоль или обрезки обзола необрезной доски. В этих случаях дисковой пилой проводят по разметке, аналогично тому, как и при вышеописанном поперечном пропиле. Но при этом надо помнить, что продольные пропилы во много раз длиннее поперечных.

Двигатель при этом работает с достаточно большой нагрузкой, особенно на толстых досках (35-50 мм). Поэтому пилят, перемещая циркулярку с такой скоростью, чтобы двигатель не терял оборотов, а диск успевал выбрать древесину и выбросить опилки из пропила.

Какие приспособления использовать с циркуляркой для ровного распила?

Кроме комплектной направляющей планки, вместе с ручными циркулярками применяют направляющие шины разной конструкции. С их помощью можно без карандашной разметки ровно обрезать как обрезную, так и необрезную доску.

Отличие шин от направляющей планки в том, что планка движется по уже обрезанному ровному краю доски. А направляющая шина устанавливается сверху доски и на нужном расстоянии. Электропила движется по шине или внутри шины, в зависимости от конструкции направляющей. Шины бывают двух принципиально отличных вариантов.

  • Ровная плоскость, вдоль которой перемещается пила.
  • Плоскость с пазами, когда платформа дисковой пилы движется внутри шины.

Первый вариант наиболее простой. В качестве такой направляющей шины можно использовать подручные материалы – ровный брусок, рейку, уголок.

004 как ровно пилить циркуляркой

В продаже предлагаются десятки разновидностей подобных устройств. Также в сети есть множество видео о том, как сделать направляющие для такой работы своими руками.

Также рекомендуем почитать интересную статью с советами, которая поможет выбрать циркулярную пилу.

Какими инструментами вы пользуетесь?

Методы изготовления пазов, шпунтов и фальцев отличаются в зависимости от арсенала инструментов, которыми вы располагаете, а также от того, будет ли готовое соединение находиться на виду после окончательной сборки проекта. (Сравнить преимущества и недостатки этих методов поможет прилагаемая таблица.) Помните, что некоторые соединения можно спрятать за фасадными рамами, а более-менее ровный паз сделать ещё лучше с помощью специальных фрез (см. раздел «Фрезы для зачистки пазов уберут огрехи пильного станка»).


Имея много общего, эти выборки тем не менее различаются в зависимости от их расположения в деревянной заготовке. Фальц образует Г-образное углубление вдоль кромки или торца. Паз имеет два плечика (стенки) и расположен поперек направления волокон. У шпунта также есть две стенки, но он располагается вдоль волокон.

ПЯТЬ СПОСОБОВ ВЫБОРКИ ПАЗОВ, ШПУНТОВ И ФАЛЬЦЕВ

ИНСТРУМЕНТ ОЦЕНКА РЕЗУЛЬТАТА СТОИМОСТЬ ДРУГИЕ ВАРИАНТЫ ПРИМЕНЕНИЯ
Наборный пазовый диск Преимущества: пилит чище, чем большинство обычных дисков; точная регулировка толщины с помощью прокладок Недостатки: оставляет треугольные борозды в углах выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска $80-$250 Формирование шипов, ящичных соединений, соединений вполдерева и др.
Регулируемый пазовый диск Преимущества: простая и быстрая настройка; доступная цена Недостатки: неровное дно выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска $50-$80 Формирование шипов, соединений вполдерева и т. п., но с невысокими требованиями к качеству
Комбинированный пильный диск с 40 или 50 зубьями Преимущества: позволяет обойтись без пазового диска; при работе поперек волокон делает чистые фальцы Недостатки: необходимость делать несколько проходов, что отнимает много времени и часто приводит к ошибкам; следы зубьев требуют зачистки; при работе поперек волокон для предотвращения сколов требуется подпорная доска $10-$80 Продольное и поперечное пиление в обычных операциях на пильном станке
Прямая фреза Преимущества: делает чистые и прямоугольные выборки; отличная точность, когда диаметр фрезы совпадает с шириной шпунта или паза Недостатки: глубокие выборки делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска $5-$20 за одну фрезу или $30-$100 за набор из 6-9 фрез Выборка гнезд, фрезерование по шаблону, выравнивание грубых поверхностей
Фальцевая фреза Преимущества: делает чистые фальцы при ручном фрезеровании и на фрезерном столе; настройка быстрее и проще, чем у прямой фрезы Недостатки: глубокие фальцы делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска; может отрывать края шпона с облицованных поверхностей $10-$40 за одну фрезу или $20-$60 за комплект с несколькими подшипниками Не предназначена для других операций

Изготовление планок с пазами в домашних условиях

Нередко приходится мастерить дома мебель или делать ремонт, обходясь самыми простыми методами и тем, что под рукой.

Если возникла необходимость выпилить паз в доске своими руками, запаситесь терпением и нужными инструментами:

  1. Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
  2. Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
  3. Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

Изготовление паза дисковой пилой

В качестве материала оптимальны деревянная доска, бруски и тому подобное. Цена на исходное сырье минимальная, в крайнем случае, используется то, что найдется в хозяйстве. Наиболее удачное решение – концевое соединение сквозной, одинарной открытой прямой.

Стык получится прочным и надежным:

  1. Рекомендуется выполнять шипы с толщиной ¼ от толщины планки и паз такого же размера.
  2. Высота и длина паза должны соответствовать размерам планки.
  3. Приготовьте карандаш и линейку для разметки.
  4. Определитесь с координатами пропила и отметьте его.
  5. Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
  6. Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
  7. Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

Обратите внимание! Чтобы заготовка не была испорчена, выполняйте пропилы по внутренним сторонам расчерченных линий. При этом делается визуальная поправка на толщину полотна.

  1. Если вам нужно соединить две запчасти под углом в 90º, разрежьте заготовки под 45º на концах.
  2. Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
  3. Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.
  4. Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
  5. Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

Выемка паза дрелью

Метод довольно трудоемкий, но его можно назвать альтернативой выше описанному. Если вам не удалось достать ручной фрезер, подготовьте дрель и стамеску, линейку и карандаш.

Далее:

  1. Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
  2. Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
  3. Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
  4. Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.
  5. Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Обратите внимание!
Бывает, требуется борозда с вогнутым дном и шип с выпуклым торцом.
Перед тем как сделать лунный паз в доске окончательно, высверливайте на глубину чуть меньшую требуемой.
Последующую обработку и подгонку удобно сделать крупнозернистой шкуркой или круглым напильником.

Использование ножовки по дереву

Изготовление поперечного паза ножовкой

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

  1. Чтобы не ошибиться, проведите две линии по длине доски, с противоположных сторон. Расстояние от верхней плоскости до них и будет глубиной.
  2. Надежно зафиксируйте брусок и начинайте пропиливать.
  3. Важно следить, сверяясь с линиями, насколько входит полотно в дерево.
  4. При перекосе инструмента можно все испортить, поэтому периодически смотрите за вхождением ножовки в материал с боковых ракурсов.
  5. При широком пазе и тонком полотне эффективнее проделать два пропила, опять – по внутренним сторонам прочерченного.
  6. Все лишнее аккуратно убирается стамеской и зачищается.

Вывод

Для небольших объемов отделочных работ и тем более для бытовых самоделок необязательно покупать готовый дорогостоящий материал. Достаточно уделить немного свободного времени и сделать заготовки самостоятельно. Тем более что для рачительного хозяина это не составит труда.

Подробно и доходчиво процесс опишет видео в этой статье, где мастера раскроют маленькие хитрости столярной науки. Если вам что-либо не понято, вы можете задать вопросы в комментариях.

Смотрите также: Красим деревянный дом снаружи Здоровые и энергосберегающие строительные материалы Антисептики для сруба дома, бани. Какой лучше выбрать и купить? Тонкости в остеклении «хрущевских» балконов Из чего делают фарфор? Столешницы из жидкого камня

Врезка шипа

На заготовке делается разметка будущего паза. Если он должен быть сквозным, то чертить нужно с обеих сторон, поскольку в противном случае получить аккуратную врезку не получится. Важно чтобы ширина разметки соответствовала ширине имеющегося в наличии долота.

Как делать глубокий паз под шип минимальным набором инструментов

Долото приставляется к торцу разметки и погружается в дерево легким ударом киянки. После этого его лезвие приставляется через несколько миллиметров и вгоняется под углом до первой засечки. Так нужно пройти до самого края разметки.

Как делать глубокий паз под шип минимальным набором инструментов

Как делать глубокий паз под шип минимальным набором инструментов

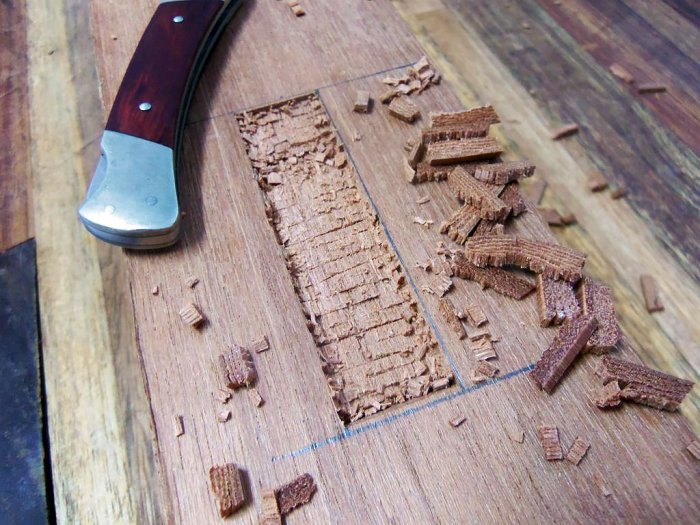

После этого вырубаются края, и делается высечка вдоль посередине. Это позволяет отделить сколотое дерево и вычистить его из паза.

Как делать глубокий паз под шип минимальным набором инструментов

Как делать глубокий паз под шип минимальным набором инструментов

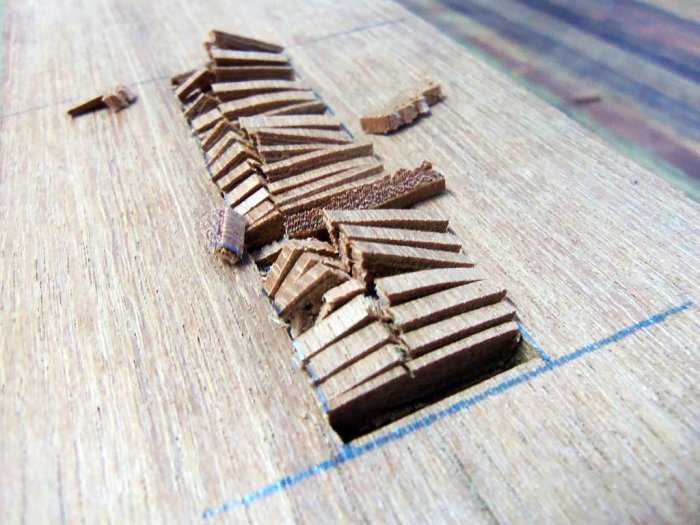

Далее делается еще несколько проходов для углубления паза.

Как делать глубокий паз под шип минимальным набором инструментов

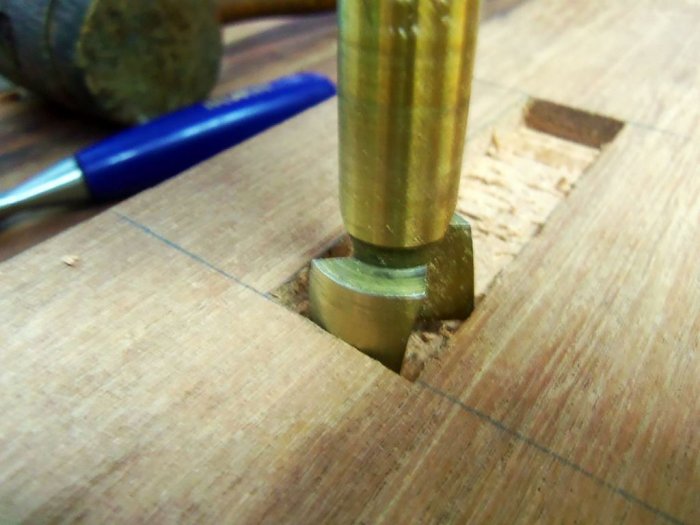

Как только он станет достаточно четким, нужно высверлить сверлом такого же диаметра несколько отверстий вдоль паза. Важно чтобы их глубина была одинаковой и соответствовала необходимой длине шипа, который будет вставляться в выборку. При изготовлении сквозного паза следует сначала поработать долотом и с другой стороны, чтобы потом при сверлении два углубления сошлись на середине заготовки. Если пробиваться только с одной стороны, то с другой получатся сколы.

Как делать глубокий паз под шип минимальным набором инструментов

Как делать глубокий паз под шип минимальным набором инструментов

После сверления останутся тонкие древесные перегородки. Это делается быстро, если дополнительно просверлить стенки под углом.

Как делать глубокий паз под шип минимальным набором инструментов

Как делать глубокий паз под шип минимальным набором инструментов

Что не получится убрать таким способом – срезается долотом.

Как делать глубокий паз под шип минимальным набором инструментов

В результате получится паз с ровными стенками. Важно, чтобы его размер соответствовал параметрам шипа. Дно несквозного паза может иметь неровности, его не обязательно шлифовать. Эта поверхность все равно не видна, а после заливки столярного клея тот прилипнет к рваным волокнам даже крепче.

Как делать глубокий паз под шип минимальным набором инструментов

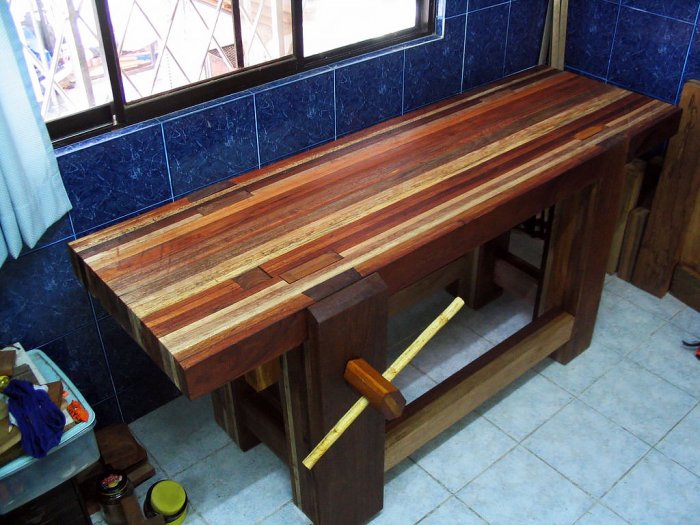

Конечно, соединять заготовки с помощью шипов и пазов дольше, чем используя саморезы и прочие металлические крепежи. Но такой узел выглядит намного привлекательней, а кроме этого он является самым надежным. Он никогда не позволит появиться люфту между соединенными заготовками. Возможно, первый раз паз будет не столь аккуратным, но с практикой его качество повысится.

Original article in English

Как сделать углубление в доске

Как сделать паз в доске дрелью

Тип соединения, основанный на вхождение шипа в паз, появился в Европе практически одновременно с половой доской и вагонкой. Отделочный материал прост и удобен в монтаже и имеет массу достоинств. Правда, по стоимости он дороже обычных досок и планок, зато стыки получаются намного аккуратнее, да и срок службы на порядок выше.

Пазовое соединение увеличивает прочность покрытия.

Пильный станок работает аккуратно и быстро

Когда нужно выбрать пазы, фальцы или шпунты, все работники мастерской в первую очередь вспоминают о пильном станке. Как правило, для установки пазового диска и настройки требуется меньше времени, чем на подготовку фрезера. Кроме того, нравится то, что пильный станок быстро справляется с такой работой и на нём удобно работать с досками и щитами разной ширины и длины.

Пазовые диски бывают двух типов: наборные и регулируемые (так называемые «пьяные»). Мы предпочитаем наборные, которые делают прямоугольные чистые пропилы. Конечно, самые дорогие наборные диски режут чище, и дно выборки получается плоским, а боковые поверхности параллельными и без сколов. Однако большинство наборных дисков оставляют в нижних углах небольшие треугольные бороздки, образующиеся из-за скошенных граней зубьев на внешних дисках. Регулируемые («пьяные») диски подкупают низкой ценой и быстротой настройки, но у них есть серьёзный недостаток — дно выборки получается вогнутым, а углы не прямыми, и после работы с ними приходится прибегать к зачистке.

Вы можете также делать все три разновидности выборок комбинированным пильным диском с 40 или 50 зубьями. Выбирая паз или шпунт, сделайте сначала крайние пропилы, а затем за несколько проходов удалите материал между ними. Мелкие неровности на дне выборки можно зачистить острой стамеской или фрезой.

Таким же способом удаётся выпиливать и фальцы, но мы предпочитаем делать их с помощью двух пропилов. Сначала делается пропил, формирующий плечико фальца. Затем на продольном (параллельном) упоре закрепляется высокая накладка (150-200 мм в зависимости от ширины заготовки), регулируется вылет диска и делается второй пропил под прямым углом к первому. Чтобы избежать отдачи при заклинивании диска и выброса обрезка, убедитесь, что обрезок не окажется между диском и упором.
