Реле напряжения: принцип работы, для чего нужно, какое лучше

Регулятор напряжения для авто – это прибор, функцией которого является поддержание напряжения в бортовой сети машины в установленных рамках… В данной статье мы более подробно поговорим об этом устройстве.

Основные процессы автоматического регулирования

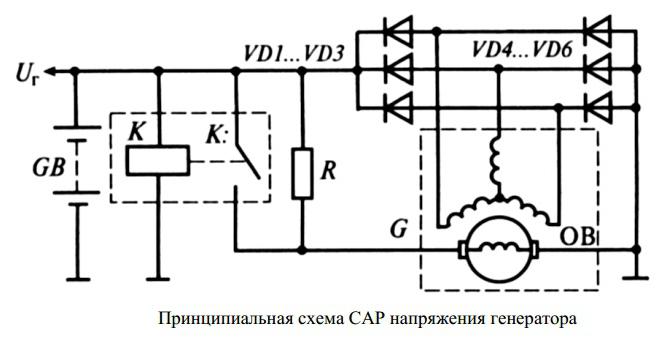

Совершенно неважно, какой тип генераторной установки используется в автомобиле. В любом случае он имеет в своей конструкции регулятор. Система автоматического регулирования напряжения позволяет поддерживать определенное значение параметра, независимо от того, с какой частотой вращается ротор генератора. На рисунке представлен реле-регулятор напряжения генератора, схема его и внешний вид.

Анализируя физические основы, с использованием которых работает генераторная установка, можно прийти к выводу, что напряжение на выходе увеличивается, если скорость вращения ротора становится выше. Также можно сделать вывод о том, что регулирование напряжения осуществляется путем уменьшения силы тока, подаваемого на обмотку ротора, при повышении скорости вращения.

Базовые понятия

Реле-регулятор, являющийся важной частью бортовой электросети, ответственно за регулирование тока, вырабатываемого генератором транспортного средства. За счет работы реле предотвращается перезаряд аккумулятора, что является для него губительным. Сведущие в электротехнике авто и мотолюбители заметят: согласно описанию это обычный стабилизатор напряжения! По сути, это он и есть. Но давайте немного разберемся с генераторами.

По сути, генератор как постоянного, так и переменного тока являются электромашиной, преобразующей в электрический ток механическую энергию. Сегодня более распространены генераторы переменного тока, так как они не используют токосъемные щетки, имеющие тенденцию к пригоранию или сильной деформации по ходу эксплуатации устройства. Выходное напряжение генераторов обоих типов зависит от скорости, с которой внутри него вращается магнитное поле, и от магнитной силы. На обмотку возбуждения таких генераторов изначально подается т.н. ток возбуждения, за счет которого наводится магнитная индукция. Силу этого тока нужно регулировать. В определенный момент на обмотку возбуждения нужно перестать подавать питание – еще один момент, за которым необходимо проследить. Далее, так как в генераторах переменного тока положение полюсов «+» и «» постоянно изменяется, ток нужно выпрямлять. За это ответственен диодный мостик, однако диапазон выходных напряжений может быть довольно широким. И вот теперь можно выделить основные задачи реле-регулятора генератора:

  • Выдержка диапазона напряжений (13,5 – 14,5 Вольт) в сети автомобиля или мотоцикла, а также на клеммах их аккумулятора;
  • Регулировка тока возбуждения;
  • Прекращение подачи питания от аккумулятора к обмотке возбуждения.

По сути, реле генератора «следит» за выходным напряжением и силой тока, от которого питается обмотка напряжения. Как только выходное напряжение становится слишком большим, реле уменьшает силу тока возбуждения. Если ситуация обратная и напряжение генератора уменьшилось, следует повышение тока на возбуждающую обмотку. Так происходит множество раз, причем стабилизация длится долю секунды. Таким образом реле обеспечивает и нормальную работу генератора, который теперь дает оптимальное напряжение для электроприемников (магнитолы, например), и экономит ресурс аккумуляторной батареи, также предотвращая ее выход из строя вследствие подзарядки слишком большим током.

Зачем нужно контролировать напряжение

У устройства есть официальное имя – реле контроля напряжения. Но среднее слово нередко отбрасывается. А профессионалы часто между собой называют устройство – защитой от обрыва нуля. Ведь он входит в категорию защитной автоматики. Разберемся, для чего нужно реле напряжения.

Рядовой потребитель привык, что все электроприборы запитываются от сети, вольтаж которой составляет 220 В. На самом деле разброс напряжения в розетке допускается с плюсом или минусом в 10 единиц. А всю бытовую аппаратуру производят, чтобы она могла работать с запасом. То есть в диапазоне от 170 до 265 В.

Но изношенные электросети иногда выдают всплески до 380 Вольт. Или в них происходит падение напряжения до 70 единиц. В обоих случаях ничего хорошего не происходит. При запредельном мгновенном повышении параметров, в домах оснащенных защитной автоматикой, просто перегорят предохранители. А если последние отсутствуют, то сценарий действий может пойти двумя путями.

Сгоревший плавкий предохранитель

Сгоревший плавкий предохранитель Источник p-advice.com

Предохранители сгорят, если они есть в работающем телевизоре, компьютере или микроволновке. При их отсутствии любой прибор гарантированно выйдет из строя, если он в этот момент был задействован. Причем элементарно может произойти его возгорание. А это уже чревато пожаром в доме.

Казалось бы, что слишком низкое напряжение в сети не может грозить ничем ужасным. Ну, будет тускло гореть лампочка в светильнике. Или не нагреется утюг и вещи останутся не глаженными. Но это не верно.

В первую очередь пострадают все бытовые приборы, имеющие компрессор. Последний просто не запустится при слабом напряжении. Это чревато тем, что электромоторы у техники быстро начинают перегреваться. А достигнув критического состояния напрочь выходят из строя.


Типы реле-регуляторов

Современные реле-регуляторы не используют электромагнитные реле в качестве базы – они полностью полупроводниковые. Использование полупроводников сделало устройство и надежным, и очень компактными, однако свело практически на нет его ремонтопригодность. Типов реле-регулятора довольно много, но существенным является одно: принципиальных отличий между реле разных типов нет. Стоит выделить два типа:

  • Встроенное. Иногда реле такого типа называют «шоколадкой». Находится внутри генератора и совмещено с щеточным узлом;
  • Вынесенное. Крепится на автомобильном кузове.

Корпусы всех новых регуляторов являются неразборными, так что добраться до полупроводниковой «начинки» будет непросто. Корпус может быть или полимерным, или стальным. Слабым местом регуляторов являются скорее контакты и провода. Первые со временем окисляются, а изоляция вторых может оплавиться или получить механические повреждения.

Причины выхода из строя

Реле-регуляторы выходят из строя не так уж и часто, но если автолюбители с этим не повезло, игнорировать проблему не стоит. Вот главные причины выхода устройства из строя:

  1. В обмотке возбуждения произошло межвитковое замыкание. Это самая частая из причин, по которым реле приходится менять. Здесь стоит отметить, что даже новое реле может прожить недолго. Если быстро выходит из строя даже новое устройство, стоит снять генератор и провести его тестирование;
  2. Пробой диодов. Такое происходит не очень часто. При пробое диодов наблюдается перегрев генератора;
  3. Переполюсовка в аккумуляторе. Если данная проблема существует продолжительное время, из строя выходят выпрямительные диоды;
  4. Короткое замыкание, произошедшее на управляющем выводе генераторного реле-регулятора;
  5. Разрушение щеток.

Также причиной выхода реле из строя является его естественный износ. Как правило, устройство служит очень долго, однако даже самую надежную автомобильную электронику, запаянную в герметичный корпус, приходится менять раз в 6-8 лет. Если реле-регулятор неисправно, возможен выход из строя не только аккумулятора, но даже электронного блока авто и собственно генератора.

Реле-регулятор напряжения генератора Avto.pro

Диагностика автомобильного реле-регулятора

Для начала стоит определиться с тем, нужна ли вообще проверка реле. В первую очередь обращают внимание на некорректную зарядку аккумуляторной батареи:

  • Наблюдается перезаряд. Электролит начинает выкипать, причем раствор кислоты может попадать на детали кузова;
  • Наблюдается недозаряд. Заряд аккумуляторной батареи постоянно имеет малое значение, вследствие чего двигатель может не запускаться, а оптика гореть в пол накала.

Если наблюдается что-то из вышеописанное, нужно обзавестись тестером и начать проверку реле-регулятора. Коротко говоря, любое отклонение напряжения от максимума (14,5, в редких авто целых 14,8 Вольт) или минимума (12,8 Вольт) на соответствующих оборотах свидетельствует о необходимости замены реле-регулятора. Перед диагностикой стоит провести замер напряжения на клеммах автомобильного аккумулятора – в норме оно равняется 12,8 Вольтам.

Если в транспортном средстве используется встроенное реле, нужно проделать следующее:

  1. Извлечь щеточный узел и случае нужды подобрать новые щетки. Короткими считаются щетки менее 5 миллиметров;
  2. Взять источник питания. Подойдет блок питания или же зарядное устройство, позволяющим регулировать напряжение хотя бы до 16 Вольт. «Минусовой» провод источника замкнуть на соответствующую клемму регулятора;
  3. «Плюсовой» провод источника питания подключаться к соответствующей клемме реле-регулятора;
  4. Подключить 10-Ваттную контрольную лампу к щеткам. При ее отсутствии подойдет и светодиод;
  5. Подавать питание от источника к реле, постепенно повышая напряжения. Как только оно превысит отметку в 14,5 или 14,8 Вольт (исключительный случай), лампа/светодиод должны погаснуть.

Проверка реле регулятора Avto.pro

Если реле-регулятор не прошло проверку (контрольный прибор не погас), его однозначно стоит менять. При игнорировании проблемы аккумулятор будет перезаряжаться на постоянной основе, что в конце концов приведет к его поломке. В случае встроенного реле проверка станет еще проще:

  1. Подключить щупы тестера к клеммам реле;
  2. На мультиметре выставить значение в 20 Вольт;
  3. Запустить двигатель и проверить показатель напряжения – он должен быть минимальным (порядка 12,8 Вольт);
  4. Увеличить обороты двигателя. Показатели напряжения должны плавно расти;
  5. Когда двигатель будет иметь 3500 об/мин, проследить за изменениями показателей напряжения. Они обязательно должны попасть в диапазон 14-14,5 Вольт. В некоторых автомобилях максимум составляет 14,8 Вольт.

В том случае, если вы наблюдали серьезные отклонения или, напротив, постоянство напряжения вне зависимости от оборотов, реле-регулятор однозначно является неисправным. Мы категорически рекомендуем даже после этих проверок лишний раз проверить клеммы регулятора – окислы и налеты могут помешать проведению правильной диагностики устройства. После очистки диагностику стоит повторить.

Работа двухуровневого регулятора

При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле размыкаются. При этом в цепь включается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

Видео «Диагностика состояния реле регулятора»

Как своими руками осуществить проверку неисправностей этого элемента — узнайте из видео ниже (автор видео — Вячеслав Чистов).

Извините, в настоящее время нет доступных опросов.

Выбор нового реле генератора

Подобрать новое реле-регулятор довольно просто. Автолюбителю даже нет особо смысла разбираться в том, к какому конкретно типу относится устройство. Чем ему действительно стоит воспользоваться, так это электронными каталогами продвинутых интернет-магазинов – такие магазины имеют свою кросс-базу кодов и позволяют подобрать как оригинальное реле, так и его аналоги. Поиск может быть осуществлен по следующим параметрам:

  • VIN-код транспортного средства;
  • Код уже установленного реле. Нанесен краской или выдавлен на корпусе устройства;
  • Данные автомобиля. Речь идет и о марке и модели, и годе выпуска, параметрах мотора.

Проще всего искать именно по коду имеющегося реле, так как к устройству несложно подобраться и оно всегда промаркировано. К слову, могут возникнуть сложности с подбором аналогов к реле-регуляторам последних моделей авто от немецких автоконцернов. Устройство может иметь в своей элементной базе микропроцессор с программным управлением (внедрены BMW и Audi) и, как правило, выпускается только под брендом автоконцерна – аналогов на рынке запчастей нет.
