Ремонт нитей обогревателя заднего стекла автомобиля

Повреждения системы обогрева. Определение неисправности и ремонт. Необходимые материалы для ремонта. Как восстановить тепло с помощью клея? Что делать с контактами?

Содержание

Почему повреждаются полосы обогрева на заднем стекле

Тонкие нити обогрева могут или перегореть от напряжения или повредиться под внешним воздействием. По каким причинам заднее стекло обогревается частями чаще всего?

Физическое повреждение нитей обогрева

Физическое повреждение нитей

  1. Самый распространенный вариант — физические повреждения при транспортировке грузов. Положили что-то острое на заднюю полку в седане, везли что-то негабаритное в хэтчбеке, неаккуратно делали уборку или ремонт автомобиля. Нити очень тонкие и достаточно хрупкие — оборвать их просто.
  2. Повредить обогрев могут неаккуратные действия при поклейке тонировочной пленки.
  3. Перетирать нити может заводской резиновый уплотнитель или неаккуратно нанесенный клей уплотнителя. Это бывает редко, но случается — например, такая болячка есть у Opel Corsa.
  4. Еще один вариант — когда нить не повреждается, но просто перегорает со временем. Вероятность такого эффекта зависит от качества самой нити и исправности электросистемы автомобиля.

Когда не работает обогрев заднего стекла, водители могут и попросту игнорировать проблему. Но это элементарно небезопасно в зимнее и осеннее время года. Так вы не только лишаете себя возможности осмотра через заднее стекло, оставаясь только с боковыми зеркалами, но даже можете остаться вовсе без стекла.

Продолжать использовать обогрев заднего стекла когда часть нитей перегорела, а часть работает, опасно. В таком случае возникает перепад температур и на сильном морозе стекло может попросту лопнуть. Если у вас тонировка, стекло повиснет на пленке. Но без нее стекло рассыпается, и способно ранить осколками!

Что потребуется:

  • растворитель 647;
  • изолента;
  • наждачная бумага Р2000;
  • токопроводящий клей – http://ali.pub/5isgfo
  • канцелярский нож.

ИЛИ:

  • Вместо всего выше перечисленного можно приобрести готовый набор – http://ali.pub/5isgkc

Как ремонтируют обогрев

Для восстановления работоспособности обогрева существует три способа:

  1. Замена заднего стекла с обогревом – это я сразу отбросил;
  2. Использование специального токопроводящего геля или клея. У нас в городе не продается, никто не покупает, поэтому в автомагазины не завозят;
  3. Народный – сделать своими руками токопроводящую смесь.

Я решил воспользоваться третьим способом. Некоторые советовали для основы взять суперклей или лак для ногтей. В некоторых источниках упоминалась краска в цвет нитей обогрева, чтобы не выделялась из общей картины.

Электрическая схема подключения обогревателя

Для успешной диагностики и ремонта системы обогрева заднего стекла автомобиля на профессиональном уровне необходимо знать электрическую схему подключения обогревателя и представлять принцип ее работы.

Электрическая схема обогревателя стекла автомобиля

На фотографии представлена типовая схема подключения обогревателя заднего стекла автомобиля в бортовую электропроводку. Рассмотрим принцип ее работы.

Питающее напряжение с плюсовой клеммы аккумулятора через замок зажигания, и предохранители подается на выключатель обогревателя и на 30 (или 87) силовой контакт реле. Отрицательный вывод аккумулятора соединен с корпусом автомобиля, один из выводов нагревателя стекла тоже соединен с корпусом. При нажатии на клавишу включения обогревателя, напряжение подается на обмотку реле, реле срабатывает, силовые контакты замыкаются и соединяют выводы реле 30 и 87 между собой. Ток поступает на обогреватель, протекает через группу параллельно соединенных нитей и через корпус автомобиля возвращается на отрицательный вывод аккумулятора.

Устройство нагревательного элемента

Нагревательный элемент имеет следующее устройство. По бокам на заднем стекле имеются токопроводящие шины. К ним присоединены специальные нити из материалов с высоких сопротивлением. Сопротивление каждой нити составляет 10 Ом.

набор для ремонта нитей обогрева заднего стекла
Число их зависит от размеров стекла. Так, каждая нить – это отдельный элемент, который работает отдельно от других. Все элементы соединены друг с другом параллельно. Такая схема позволяет обеспечить системе высокую надежность. Так, если произойдет обрыв одной нити, все остальные будут работать.

Как найти обрыв нити обогрева заднего стекла

Проверка нитей обогрева зимой

Осмотр работоспособности нитей зимой

Ремонт системы обогрева заднего стекла на машине начинается с поиска конкретных мест неисправностей. Когда некоторые нити не работают, нужно четко понять, где произошел обрыв контактов, чтобы его исправить.

Проще всего найти поврежденные места металлических нитей подогрева на стекле когда на улице идет дождь или мороз. В таком случае достаточно включить обогрев заднего стекла и вы сразу увидите какие нити не греют. Однако это уже поздно. Контролировать исправность системы поможет мойка. Каждый раз после такой процедуры задействуйте обогрев для просушки, и как только увидите что подсыхает не везде одинаково, самое время воспользоваться другими доступными каждому способами.

Визуальная проверка на просвет

Данный метод удобен, когда повреждены одна-две нити и подходит для первоначального осмотра. Включаем фонарик (на телефоне или обычный) и подсвечивая стекло внимательно изучаем, где появилось повреждение. Отмечаем его маркером либо куском изоленты, малярного скотча. Метод хорош тем, что не требует никаких специальных навыков или инструментов. Но не позволяет обнаружить очень маленькие разрывы, потертости.

Осмотр с увеличительным стеклом

Можно считать модифицированной версией первого метода для случаев, когда обрыв является очень маленьким и найти его сложно. Возьмите увеличительное стекло (кстати, можно установить в виде приложения на смартфон) и осматривайте нити на разрыв. Минус этого и предыдущего способов поиска мест повреждения — сложно найти перегоревшую, но неповрежденную нить.

Проверка нитей с помощью мультиметра

Самый надежный и универсальный метод что позволить найти обрыв нити обогрева — воспользоваться мультиметром. Им можно искать в двух режимах — вольтметра и омметра. Это позволяет обнаружить даже мелкие разрывы.

Поиск разрыва вольтметром

Схема поиска разрыва мультиметром в режиме вольтметра

Поиск разрыва омметром

… в режиме омметра

Поиск обрыва тестером (вольтметром)

Чтобы найти повреждение дорожки обогрева заднего стекла в режиме вольтметра на мультиметре необходимо включить зажигание и систему обогрева. Включив прибор, выставляем режим измерения до 20В и один щуп меняем на зажим “крокодил”, чтобы зацепить на любую металлическую деталь, соединенную с кузовом (у хэтчбеков самое удобное место — петля багажника). Вторым щупом медленно ведем от одного края нити к другому. Так как нити параллельно подсоединены к двум питающим шинам, то с одного края напряжение у них всегда 0В, а с другого 12В.

Двигаясь щупом по исправной нити напряжение будет расти или убывать в интервале этих значений. В случае с оборванной нитью, напряжение с одного края всегда будет постоянным, а в месте обрыва произойдет резкий скачок — либо от 0В до 12В, либо наоборот.

Как проверить обогрев стекла мультиметром в режиме омметра

Этот метод такой же универсальный и точный, как предыдущий, но при этом не требует включения системы обогрева и запуска двигателя. Включаем мультиметр в режим омметра, цепляем один провод на массу (к кузову) и замеряем сопротивление в середине нити. Затем двигаем в сторону любого края. В том направлении, в котором сопротивление будет расти — и находится обрыв. Если сопротивление уменьшается — двигайтесь в другую сторону. В месте обрыва сопротивление резко уменьшится в несколько раз.

При поиске оборванных нитей обогрева заднего стекла с тонировкой, дабы ее не снимать, можно примотать к щупу мультиметра иголку. Аккуратно протыкая тонировку, попробуйте таким образом найти место обрыва.

Почему обрываются нагревательные элементы

Обрыв может происходить по механическим или электрическим причинам:

  • металл нити постепенно окисляется, сечение уменьшается, а выделяемая мощность растёт, сильный перегрев вызывает испарение нити и пропадание контакта;
  • при очистке стекла тонкую полоску напылённого металла легко повредить с теми же последствиями;
  • даже незначительные тепловые деформации приводят к ослаблению структуры токопроводящей полоски, что заканчивается появлением микротрещины и пропажей электрического контакта.

Чаще всего происходит обрыв одной или нескольких нитей, полностью вся сетка отказывает редко. Это может произойти обычно из-за отказа системы питания, перегорания предохранителя, отказа реле или выключателя.

Иногда коммутация усложняется введением автоматического электронного реле с отключением по таймеру, что надёжности не добавляет.

Процесс ремонта нити подогрева

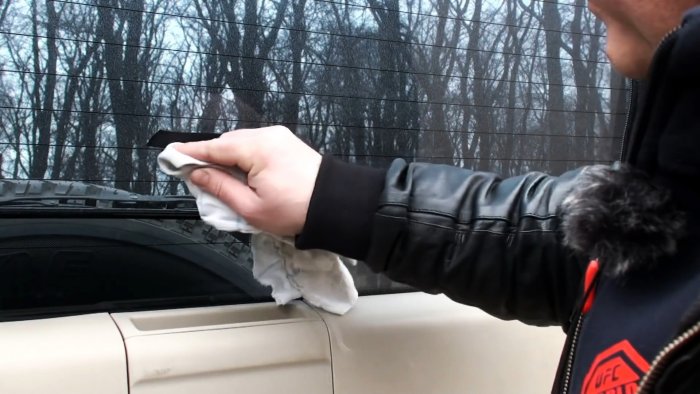

Нужно осмотреть нерабочую нить по всей длине и определить место разрыва. Сверху оно протирается растворителем.

По длине нити в месте разрыва сверху и снизу клеится изолента.

По длине нити в месте разрыва сверху и снизу клеится изолента

Затем по нити между полосками изоленты участок стекла зачищается наждачной бумагой.

участок стекла зачищается наждачной бумагой

После зачистки поверхность еще раз обезжиривается и на нее наносится токопроводящий клей по 10 мм в каждую сторону от разрыва. Через сутки нужно прорезать клей по длине изоленты сверху и снизу, затем сорвать ее.

Обезжириваем поверхность

Наносим токопроводящий клей

Если стекло тонировано пленкой, тогда очередность действий немного меняется. Первым делом нужно приложить вдоль нити линейку и прорезать по ней пленку сверху и снизу греющей полосы.

приложить вдоль нити линейку и прорезать по ней пленку сверху

Затем по месту повреждения пленка режется поперек продольных насечек. После этого ее можно будет подорвать, развести лепестки в сторону и срезать их. Снаружи это останется незаметным. Далее все проклеивается по изоленте обычным способом.

Типичные неисправности

Прежде чем осуществлять ремонт нитей обогрева заднего стекла своими руками, необходимо выяснить неисправности. В зависимости от того, какая неисправность проявляется внешне, можно диагностировать работу системы даже без мультиметра.

ремонт нитей обогрева заднего стекла permatex
Следует учесть, что запустить обогрев стекла можно лишь в том случае, кода включено зажигание. На некоторых моделях авто включить обогрев стекла можно только при запущенном моторе. Это делается для того, чтобы снизить нагрузку на аккумулятор. Системе для полноценной работы необходимо от 10 до 25 А тока.

Когда не стоит восстанавливать обогрев заднего стекла автомобиля своими руками?

Ремонт обогрева стекла является нецелесообразным в трех случаях:

Большое количество поврежденных нитей

Большое количество поврежденных нитей

  • Если количество повреждений и разрывов нити слишком много. Например, когда повреждены практически все нити, еще и в нескольких местах, а разрывы большие. В таком случае шансы на успех серьезно уменьшаются.

  • Если разрывы нити слишком большие. Тут единого мнения нет, но шансы на то, что вам удастся восстановить повреждения длиннее 5 и тем более 10 сантиметров, очень малы. К тому же сильно большие восстановленные участки негативно скажутся на функционировании зимой, когда вы включите систему, чтобы убрать наледь. На восстановленных местах нагревание будет в несколько раз сильнее и такой перепад может привести к тому, что стекло лопнет.

  • Если для ремонта поврежденных нитей Вам нужно снимать тонировку, особенно когда обрывов много. При демонтаже тонировки вы можете повредить нити еще больше и восстановить их целиком будет невозможно.

Все вышеуказанные советы можно считать исключительно рекомендательными и вы всегда можете испытать свои силы в этих тяжелых случаях. Однако, иногда, действительно проще заменить стекло целиком, а не тратить время и средства на поиски, и на ремонт. Так как набор для ремонта нитей обогрева заднего стекла тоже стоит денег.

Как сделать токопроводящий клей

Если найти токопроводящий клей для ремонта не получилось, его можно изготовить самостоятельно. Для этого требуется натереть графитовой пыли из грифеля простого карандаша о наждачную бумагу.

требуется натереть графитовой пыли из грифеля простого карандаша о наждачную бумагу

В нее добавляется пара капель обычного универсального или суперклея, после чего тот наносится на стекло.

добавляется пара капель обычного универсального или суперклея

Графит является проводником, поэтому сможет передавать напряжение по нити обогрева.
