Всё про термостат системы охлаждения автомобиля

Сегодня поменял термостат. Старый пропускал — всегда гонял по большому кругу. для лета это не плохо. а в жару даже очень хорошо) но уже наступает осень у нас( скоро вобще зима. Дак вот купил новый

О нюансах установки

Автомеханики советуют заменять деталь один раз в два года

Монтируется приспособление вверху двигателя на участке выхода охлаждающей жидкости в радиаторное устройство. Оно способствует быстрому прогреву автотранспортного средства, сдерживая охлаждение до той поры, пока двигатель не достигнет повышенной температуры. Суть устройства заключена в трех элементах: цилиндр, штырь, воск. Схема такого состояния используется с давних пор, не претерпевая особенной модернизации, в том числе, и в новых марках автомашин. В итоге детали мотора не изнашиваются прежде времени, улучшаются их динамические показатели.

Устройство и принцип работы

Классический термостат изготовлен из двух видов металлов:

  • медь;
  • латунь.

Какие термостаты бывают по температуре

Этот элемент работает за счёт цилиндра, расположенного со стороны двигателя. В нём находится шарик, изготовленный из воска. При нагреве он начинает плавиться, тем самым раскрывается клапан.

Материалом для шарика выбран именно воск, поскольку он способен расширяться, а под действием высоких температур он переходит из твёрдого состояния в жидкое.

Штырь вставлен в цилиндр с воском и соединён с клапаном. По мере того как воск начинает нагреваться и плавиться, то он расширяется и выдавливает штырь, который и открывает клапан. После того как клапан открылся, через радиатор начинает поступать антифриз. Когда вы выключаете двигатель, то он начинает остывать, и, соответственно, воск начинает застывать и постепенно становится твёрдым.

Назначение и функции термостата

Термостат – это клапан, который разделяет малый и большой контуры системы охлаждения двигателя. Когда температура охлаждающей жидкости в малом контуре (рубашка двигателя и радиатор печки) достигает 85-90°C, термостат начинает плавно приоткрываться, пропуская часть жидкости из малого контура в большой (основной радиатор с вентилятором и расширительный бачок). Когда охладившаяся в радиаторе жидкость попадает обратно в малый контур, клапан реагирует на снижение температуры, постепенно закрываясь.

В целом, термостат выполняет следующие функции:

  • Благодаря тому, что «на холодную» охлаждающая жидкость может циркулировать только по малому контуру, двигатель максимально быстро прогревается до рабочей температуры после первого запуска. Это достигается за счет того, что в малом контуре находится сравнительно небольшой объем антифриза, и он одновременно не охлаждается в основном радиаторе.
  • По этой же причине максимально быстро прогревается печка, которая представляет собой радиатор, включенный в малый контур системы.
  • Когда температура жидкости в малом контуре начинает превышать норму (для автомобилей ВАЗ это примерно 85-90°C), термостат пропускает ее часть в основной радиатор, из которого одновременно поступает уже охлажденная жидкость. Благодаря этому двигатель не перегревается.
  • Когда температура охлаждающей жидкости в малом контуре снижается, термостат постепенно закрывается. За счет этого нормальная рабочая температура автоматически поддерживается на заданном уровне.

В этом и заключается основное назначение термостата. Ускоренный прогрев двигателя и печки – это второстепенные функции, хотя и не менее важные.

Виды термостатов

Итак, существуют разные их классификации. Первый и самый очевидный критерий – по виду бытовой техники или марки авто. Второй – диапазон рабочей температуры.

Существует три диапазона:

  • Менее -60°C (Используются при взаимодействии с расплавленными металлами и солями)
  • -60- 500°C (Такими теплоносителями являются вода, различные масла, спирты и т.д.)
  • 300-1200°C ( Их ещё называют криостатами)

При скольки открывается термостат

Холодоагентами в них служат гелий, азот и другие разжиженные или отвердевшие газы.

Рабочее тело (или теплоноситель), является ещё одним критерием и бывает трёх видов: воздушный, жидкостный, твердотельный.При скольки открывается термостат

Основной задачей является поддержание температуры.

Исходя из этой цели ещё одним критерием считают то, насколько точно они поддерживают заданный режим и амплитуду их отклонения от норм:

  • 5—10°C (показатель низкой тепловой стабильности)
  • 1—2 °C (тепловая стабильность хорошая, применимо для жидкостных)
  • 0,1°C (тепловая стабильность высокая, очень распространена для воздушных)
  • 0,01°C (такой точности можно добиться в приспособленных для жидкостей, которые построены по специальным конструкциям)

Его используют в разных областях и различными способами и классифицируют так:

  • накладной
  • промышленный
  • комнатный
  • погружной

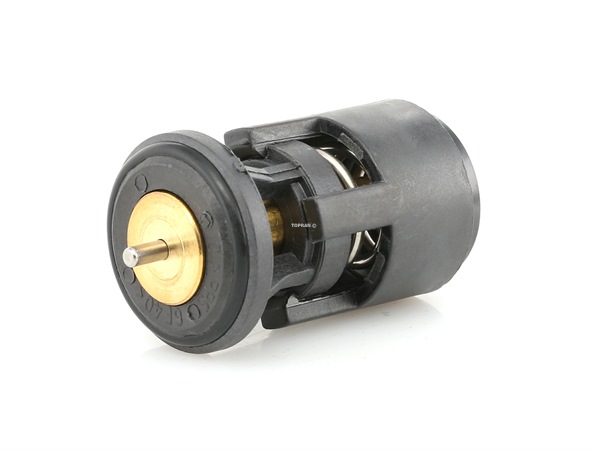

Устройство и принцип работы термостата

В самом простом исполнении термостат состоит из следующих основных деталей:

  1. Корпус.
  2. Тарельчатый клапан.
  3. Возвратная пружина.
  4. Шток клапанов.
  5. Капсула с термозависимым наполнителем.

В системе охлаждения термостат устанавливается таким образом, чтобы при полностью закрытом положении охлаждающая жидкость циркулировала только по малому контуру, а при его открытии – проходила в большой контур. Термостаты с двумя клапанами устанавливаются так, чтобы при открытии основного клапана охлажденная в радиаторе жидкость поступала в малый контур.

Работает термостат следующим образом. Когда температура охлаждающей жидкости находится в пределах 85-90°C, возвратная пружина прижимает тарельчатый клапан к основанию корпуса. Термостат – закрыт. Жидкость через него не проходит.

Когда температура повышается, наполнитель в капсуле расширяется, увеличиваясь в объеме. За счет этого происходит сдвиг штока, который, преодолевая усилие возвратной пружины, отводит тарельчатый клапан от посадочного места. Термостат – приоткрывается. Жидкость начинает поступать в большой контур к радиатору (либо из него).

При достижении температуры 105°C (для автомобилей ВАЗ) наполнитель в капсуле расширяется максимально, до упора оттягивая (или толкая) шток. В таком режиме термостат открыт полностью, то есть пропускает максимальный объем охлаждающей жидкости.

Соответственно, при понижении температуры охлаждающей жидкости термозависимый наполнитель в капсуле уменьшается в объеме. Благодаря усилию возвратной пружины тарельчатый клапан возвращается в исходное положение прикрывая или полностью перекрывая магистраль. В диапазоне температур от 85°C до 105°C клапан находится в промежуточном положении, плавно изменяя пропускную способность магистрали в большую или меньшую сторону.

О видах термостатов

Различаются модели по стоимости и принципом действия

Различаются модели по стоимости и принципу действия.

На рынке большую популярность получили изделия немецкого автопрома, но для них характерна высокая цена. Отечественные агрегаты неплохо вжились в конструкции современных авто любой марки, однако иногда раньше времени дают сбои. Вообще, с 2006 г. выпуск в России термостатов прекращен. Встречается прежняя продукция «СтАто», но сегодня завод реконструирован в «Прамо». Он занимается переупаковкой китайских термостатов и отправляет их на авторынок под собственным брендовым именем. Аналогичный алгоритм работы выбрали и другие «родные» предприятия. С повышенным контролем качества можно считать компанию «Электон», работающую во Владимирской области.

Водителей больше интересуют универсальные вариации. Какие типы предлагаются на рынке?

  1. Одноклапанный вариант, имеющий клапанную «тарелку» и терморегулирующий элемент. Его относят к разряду востребованных, благодаря возможности монтировать на разные авто. Все потребности двигателя он иногда не в силах удовлетворить, однако прекрасно справляется с работой на двигательных системах от предприятия «УМЗ».
  2. Плюсом двухступенчатого устройства становится наличие двух клапанов. Сегодня изготовители предлагают усовершенствованные его функции.
  3. Прогрессивной идеей инженеров, успешно реализуемой в жизни, служит электронный термостат. Благодаря расширенным способностям регуляции открытия и закрытия клапана, двигатель может функционировать в разных режимах. Это приводит к снижению потребления горючего, меньшему моторному износу, способствует легкому управлению в тяжелых условиях дороги. Модель подходит для иномарок, машин последнего десятка лет, с хорошим бортовым компьютером и с опцией контроля термостата. Высокая точность работы, возможность ручного и автоматического регулирования добавляют плюсы в «копилку» достойных моментов разработки.

На отдельных моделях машин устанавливаются оба варианта при условии эксплуатации мощного мотора, как на «КамАЗах». Подчас в ход идут сразу три изделия.

Ликбез по термостатным наполнителям

Марка машины диктует вид применяемого термостата

Как наполнитель влияет на функционал?

Исправность узла продиктована его качественными свойствами и особенностями.

  • Жидкий наполнитель не используется на российских средствах передвижения с 1983 г., поэтому писать о нем нет никакого смысла.
  • Модели с восковым содержанием позволяют успешно курсировать «стальному коню» на разные расстояния. Они подходят для продукции российского и зарубежного автопрома. Основу моделей составляет церезин – воск специального характера. Дополняет его медный порошок, заключенный в латунный или медный баллон. Во время работы двигателя происходит нагревание баллона и повышение температуры воска. При расширении последнего в действие вступает охлаждающая жидкость. Когда температура снижается, воск приобретает первоначальную форму. При этом разжимается пружина и перекрывается проход в термостате. Жидкость сначала идет по меньшему кругу, затем бежит к насосу и в систему ОЖ. На ВАЗах работа термостата имеет ряд особенностей. Так, температура открытия термостата на “Гранте” – традиционные 80-90 градусов.

Особенности термостатов на ВАЗ

Компьютерная методика поможет скорее выявить на ранних стадиях малейшие проблемы

В этих автомашинах устанавливается двухклапанный прибор с восковым содержимым. При этом температура открытия термостата “Калины” – 90 0С. До нагрева мотора у жидкости есть время пройти малый круг. Затем жидкость циркулирует к насосной части. Одновременно с этим она проходит сквозь «рубашку» впуска, карбюраторную камеру для смешивания. При включении отопления салона, жидкости приходится пройти также через радиатор.

Что происходит при неполноценном нагреве мотора? Частичное открывание главного клапана и неполное закрывание второго. В итоге определенная порция движется к радиатору. Такой механизм быстрее прогреет силовой узел. Полностью клапан откроется при температуре открытия термостата у “ВАЗ” в 90 градусов.

Способы проверки работоспособности термостата

Из всего вышесказанного можно сделать вывод, что работоспособность термостата – очень важный фактор, влияющий на температурный режим и ресурс двигателя. Особенно опасными являются поломки, когда термостат открывается с запозданием, либо не делает этого вообще. Такой дефект грозит не только снижением ресурса двигателя, но и моментального выхода его из строя. Когда термостат открывается рано, либо навеки вечные застывает в открытом положении – это не критическая поломка. Но из-за нее двигатель будет прогреваться дольше, а зимой прогреть его до нормальной температуры вообще не получится. Соответственно, ждать тепла из печки тоже не придется.

Именно поэтому важно следить за состоянием термостата, своевременно выявлять его неисправности, и устранять их. К сожалению, данная деталь является неремонтопригодной, потому починить подобные поломки можно только заменой.

Теперь о том, как проверить работу термостата. Сделать это можно несколькими способами, и ниже описаны пять самых простых и доступных. При этом, четыре из них позволяют проверить термостат не снимая его, то есть без сливания охлаждающей жидкости и разборки системы охлаждения.

Способ №1. Время прогрева двигателя до рабочей температуры

Этот метод подходит только для тех автовладельцев, которые более или менее «знают» свой автомобиль и его «повадки». Если накануне двигатель выходил на рабочую температуру на порядок быстрее, чем сейчас, то, скорее всего, виноват в этом именно термостат.

Особенно этот способ наглядно работает зимой, когда на улице отрицательная температура. При таких условиях, если термостат заклинило в открытом положении, прогреть двигатель до рабочей температуры не получится никогда. Охлаждающая жидкость будет постоянно проходить через радиатор, и успевать охлаждаться быстрее, чем двигатель будет подогревать ее в рубашке.

Если термостат исправен, то стрелка температуры охлаждающей жидкости начинает бодро подниматься уже на первых минутах прогрева мотора даже в мороз.

Данный способ диагностики позволяет выявить только одну из описанных выше поломок термостата. Если его, например, заклинило в закрытом положении, либо он начал открываться с запозданием, по времени прогрева двигателя определить эти дефекты не представляется возможным.

Способ №2. Поведение указателя температуры ОЖ во время работы двигателя

Чтобы выявить дефекты термостата этим способом, достаточно знать, как ведет себя температура охлаждающей жидкости, когда он исправен. Способ заключается в наблюдении за изменениями температурных режимов двигателя в процессе движения (или стоянки с работающим мотором).

Когда термостат исправен, то глядя на стрелку на приборной панели (или на цифровое отображение температуры), можно наблюдать следующую картину. После прогрева двигателя стрелка достигнет определенного максимального значения, и без особых нагрузок резко изменять свое положение не будет.

Если на двигатель дать повышенную нагрузку – поехать в затяжную горку, или по плохой дороге на первой/второй передаче, то можно будет заметить момент, когда стрелка (или показатели цифрового термометра) резко изменит свое положение в меньшую сторону. Это говорит о том, что термостат из-за резкого повышения температуры охлаждающей жидкости открылся полностью, и в малый контур «хлынула» охлажденная в радиаторе жидкость.

Если термостат неисправен, то такие резкие падения температуры наблюдаться не будут никогда. Если термостат заклинило в открытом положении (или он открывается слишком рано), то стрелка плавно будет перемешаться в нижней зоне шкалы, как правило, не нормы и до половины. Во время резких нагрузок температура будет неуклонно расти, и резких спадов вы не заметите. Плавный спад будет наблюдаться только тогда, когда включится вентилятор радиатора, либо уменьшится нагрузка на мотор.

Способ №3. Примерное измерение фактической температуры ОЖ

Проверка выполняется только на полностью остывшем двигателе. Примерное измерение температуры охлаждающей жидкости заключается в тактильном прощупывании резиновых патрубков системы охлаждения.

Внимание! Не прикасайтесь к металлическим деталям двигателя (корпусу термостата, радиатору и т.д.), так как это может привести к серьезным ожогам.

Для начала необходимо найти нужные нам патрубки. Первый должен быть частью малого контура. В идеале найти тот, который является входным в термостат. Второй патрубок, который нужен для проверки, является входным в основной радиатор. Как правило, вычислить его легко – он подходит к радиатору ближе в верхней его части.

Запустите двигатель. Перейдите к нужным патрубкам, и (если это позволяет конструкция моторного отсека) и возьмите их руками – один правой, второй левой. Если патрубок малого контура становится заметно теплее, а тот, который идет к радиатору, остается холодным, то термостат точно не заклинило в открытом (или в слегка приоткрытом) положении.

К сожалению, этим простым способом невозможно определить, своевременно ли открывается термостат, и не заклинило ли его в закрытом положении.

Способ №4. Точное измерение фактической температуры ОЖ

Этот метод является самым лучшим из всех описанных, так как позволяет выявить практически все типовые поломки термостата. Причем очень точно. Но для его реализации потребуется прибор, позволяющий точно измерить температуру в диапазоне от 20°C до 150°C. Такими способностями обладает два типа приборов, доступных для домашнего использования.

  1. Первый – это мультиметр с режимом измерения температуры. В комплекте к таким приборам, помимо стандартных щупов, идет так называемая термопара. Это два провода, которые подсоединяются к мультиметру, а на втором конце имеется датчик, «измеряющий» температуру (в кавычках измеряющий потому, что этот датчик не измеряет температуру, а изменяет свое электрическое сопротивление в зависимости от температуры). Преимущество этого прибора – низкая цена (пара долларов за вполне работоспособную версию). Однако есть и недостатки. Первый из них – не очень высокая точность. Второй – термопару необходимо закреплять на объекте измерения, причем так, чтобы температура окружающего воздуха не влияла на измерения.
  2. Второй прибор – называется пирометром. В наше время благодаря китайцам такой девай тоже можно купить по вполне адекватной цене. Точность дешевых пирометров, конечно, уступает профессиональным моделям (которые стоят за тысячу долларов), но для рассматриваемой здесь задачи – ее более чем достаточно. Преимущество прибора в том, что с его помощью можно измерить температуру патрубков системы охлаждения в любом месте с небольшого расстояния (да еще и в нескольких местах почти сразу, и сравнить показания).

Начнем с более дешевого варианта – мультиметра с функцией термометра. Его датчик необходимо примотать изолентой или скотчем ко входному патрубку термостата (малый контур). Далее запускается двигатель и проводятся наблюдения. Если термостат исправен, то показания прибора вырастут до 80-90°C, после чего начнут «плавать» в этом районе. При этом, пока указанная температура будет набираться, патрубок, идущий к радиатору, будет оставаться холодным.

Таким образом можно определить примерную температуру срабатывания термостата на открытие, а также определить, не открывается ли он слишком рано, либо не заклинило ли его в каком-либо из положений.

С помощью пирометра проверка проводится аналогично, но благодаря удобству использования температуру одновременно можно мониторить и на малом контуре, и за его пределами.

Способ №5. Тест термостата в емкости с водой

Для выполнения этой проверки термостат надо снять. Также этот способ хорош для проверки только что купленного нового термостата. Для его реализации понадобится металлическая посуда и погружной термометр, способный измерять температуру воды до 120°C.

Термостат подвешивается в емкости с водой так, чтобы он полностью находился в жидкости, но при этом не касался дна или стенок посуды. Это необходимо для того, чтобы термостат сработал именно от нагрева воды, а не от тепла емкости (ее температура гораздо выше). В эту же посуду опускается термометр, и вода нагревается на плите.

Исправный термостат начнет открываться ровно при той температуре, которая выгравирована на его корпусе. Для вазовских моделей это 85-90°C. У иномарок может быть больше.

Итого этот способ позволит определить, при каких температурах термостат начинает открываться, открывается полностью и закрывается.


О причинах вероятных поломок

Основной элемент системы охлаждения

Износу и поломкам подвержена любая запчасть. Распространенной причиной отказа жидкости циркулировать считается коррозия, портящая поверхность цилиндра. Автомеханики советуют заменять деталь один раз в два года. Некачественный тосол ведет к нарушению герметичности корпуса, где размещен воск. В результате сила трения штока увеличивается. Длительная задержка силового агрегата на холостом ходу дольше 10 минут приводит к скорому выходу из строя этой рабочей детали. Что же советуют специалисты для снижения риска повреждений?

Видео. Как проверить термостат.

Схожий материал

НАБОР ДЛЯ БЫСТРОГО РЕМОНТА БЕСКАМЕРНЫХ ШИН: особенности выбора и применения

7 мифов о хранении автомобильных шин

История шин Sumitomo / Сумитомо

История шин Continental / Континенталь

Мотоциклы Индиан. История одной легенды.

Как исправить провисшую дверь на нерегулируемых петлях

Можно ли поставить аккумулятор большей емкости на автомобиль?

5 способов как узнать расход топлива на 100 км

Алгоритм проверки утечки тока в автомобиле

5 народных средств для чернения резины в домашних условиях

Вольтметр для автомобиля: как подключить и правильно использовать

Стартер берет на себя: симптомы и причины

Пусковой ток стартера: как измерить и зачем это нужно?

7 возможных причин почему ГРЕЕТСЯ КЛЕММА АККУМУЛЯТОРА на автомобиле

5 вариантов КУДА ДЕВАТЬ Б/У АККУМУЛЯТОР от автомобиля

7 возможных причин хронического НЕДОЗАРЯДА АККУМУЛЯТОРА

7 способов повысить НАПРЯЖЕНИЕ БОРТОВОЙ СЕТИ

ДЕСУЛЬФАТАЦИЯ АККУМУЛЯТОРА обычным зарядным устройством

Как определить реальную ЕМКОСТЬ АККУМУЛЯТОРА

Простая проверка системы охлаждения двигателя без разборки

5 способов как проверить термостат системы охлаждения автомобиля

33 совета на что смотреть при покупке автомобиля

7 народных средств для эффективного удаления битумных пятен с автомобиля

Простейшая противоугонка своими руками (две схемы)

Как фотографировать машину для продажи

Как ездить в гололед на машине и не попасть в ДТП

10 проверенных советов как продлить срок службы аккумулятора автомобиля

Как восстановить аккумулятор автомобиля или добить его окончательно

Как выбрать аккумулятор для автомобиля – вредные советы и заблуждения

Как заряжать гелевый аккумулятор – ответы на 5 важных вопросов

7 обязательных правил как заряжать AGM аккумуляторы

20 причин биения и вибрации руля – методика поиска неисправности

Десульфатация автомобильного аккумулятора

Как подключить вольтметр в машине и правильно им пользоваться

Экспертное мнение

Водителям “вазовских” лошадок рекомендуется своевременная диагностика. Учитывая, что температура открытия термостата у “ВАЗ-2110” составляет 80 0С, проверить его состояние можно следующим образом.

  • Запуск не стоит затягивать: 7 минут – оптимальный временной промежуток. Далее следует открыть капот и коснуться нижнего патрубка. При исправном положении шланги должны иметь идентичную температуру. Разность показателя говорит о неполадке. Главное – не допустить появления воздушных пробок, их следствием станет перегрев и необходимость срочной замены.
  • Заводя двигатель, нужно потрогать трубку, ведущую к ОЖ. В нормальном состоянии она холодная вплоть до прогрева мотора до нужной кондиции.
  • К сложным способам диагностики относят демонтаж системы и окунание ее в нагретую жидкость. «Кастрюльный» способ может охарактеризовать лишь рабочее состояние термостата, не определяя неполадок.

Для определения нужных параметров термостата, подходящего для конкретного «железного коня», приходится учитывать температуру клапанного открывания. Поэтому лучше отправиться в специализированный автомагазин.

Типичные признаки неисправности

На рынке большую популярность получили изделия немецкого автопрома

Автомобилисты могут заметить проблемы с этим узлом по следующим признакам.

  1. Слишком быстро мотор нагревается.
  2. Температурный показатель растет до нормы чересчур долго.
  3. В ходе поездки двигательная стрелка опускается, наблюдается ее подъем при торможении.

Для выявления дефектов рекомендуется следить за всеми параметрами каждой детали, вовремя приезжать на профессиональную диагностику. Компьютерная методика поможет выявить на ранних стадиях малейшие проблемы, не допуская замены прибора и продлевая срок службы любимой «ласточке». Стоит прислушиваться к рекомендациям специалистов в сервисных центрах, обращаться в серьезные автомастерские с лицензией, хорошей материальной и технической базой, опытными мастерами, разбирающимися в тонкостях техустройств.
