Замена цепи ГРМ Нива Шевроле

Самостоятельная замена и правильная настройка цепи привода ГРМ на автомобиле Chevrolet Niva имеет множество сложностей и нюансов.

Основные признаки неисправностей цепи ГРМ

Признаки неисправности цепи ГРМ Нива Шевроле

Начнем с того, что замену цепи ГРМ  на многих авто необходимо проводить каждые 80-100 тыс. километров  пробега, однако на практике замена может быть необходима и раньше. Замена ГРМ Нива Шевроне не является исключением. Важно обращать внимание на определенные признаки, указывающие на возможные проблемы с цепью.

В процессе эксплуатации металлические звенья цепи ГРМ от постоянных нагрузок растягиваются. Как следствие, происходит сбой в работе ГРМ, который приводит к следующему:

  • появление рывков при движении автомобиля;
  • перегревание антифриза;
  • нестабильность в работе ДВС;
  • запуск двигателя затруднен;
  • загорелся чек и т.д.

Неправильное газораспределение сильно влияет на работу ДВС автомобиля. Если вовремя не устранить проблему, двигатель может полностью выйти из строя, а это уже сложный  и дорогостоящий капремонт. Определить, насколько изношена цепь, можно визуально, разобрав двигатель.

Также можно определить, что с цепью не все в порядке, путем оценки работы мотора на слух. Если из-под капота автомобиля появляется

звук звонкого шелеста

, напоминающий звук работы дизельного ДВС, а также увеличивается расход топлива и падает мощность, нужно проверять цепь ГРМ.

Также после разборки визуально  можно выявить смещение меток фаз газораспределения относительно друг друга (в одном случае, при  достаточно большом смещении и растяжении, цепь меняют. Это необходимо, если натяжитель цепи Нива не справляется со своей задачей.

Особенности

Нужно сказать, что замена цепи подразумевает частичную разборку двигателя. поэтому тем, кто еще не имел опыта самостоятельного ремонта авто, данная процедура может показаться неподъемной.

замена цепи грм нива шевроле инжектор

Некоторые выполняют замену цепи ГРМ на «Ниве Шевроле» без снятия передней крышки. Но так делать не рекомендуется, поскольку нужно менять шестерни привода. Так как зубья имеют износ, они будут плохо взаимодействовать с новой цепью. Кроме того, должны менять и устройства натяжения цепи.

Что нужно подготовить?

Чтобы замена цепи ГРМ на «Ниве Шевроле» инжекторной прошла успешно, нужно подготовить:

  • специальный ключ для гайки шкива коленвала, некоторые изготавливают такое приспособление самостоятельно – за основу берут баллонный ключ для грузовых колес (32 на 38 миллиметров);
  • головки разных размеров (от 8 до 22);
  • свечной ключ;
  • пассатижи;
  • чистую ветошь;
  • молоток;
  • минусовую отвертку;
  • ключ для тормозных трубок.
    замена цепи грм нива шевроле на двухрядную

Также нам понадобятся новые детали:

  • сама цепь;
  • три шестерни (на распределительный, коленчатый и вал маслонасоса);
  • передний сальник коленвала;
  • успокоитель и натяжитель цепи газораспределительного механизма;
  • прокладка крышки привода ГРМ и водяного насоса.

Выбор деталей

При покупке новой цепи желательно проверить ее качество. Для этого ее держат в горизонтальном положении боковыми частями звеньев вниз. Если провисание концов цепи превышает 10 мм, то лучше выбрать другую деталь. Также необходимо подобрать остальные элементы привода ГРМ.

Детали производства АвтоВАЗ и артикулы:

  • цепь — 21214-1006040-82;
  • комплект шестерен — 2123-1006020-86;
  • успокоитель — 21214-1006100-01;
  • башмак натяжителя цепи — 21214-1006090-01

Не менее распространенным вариантом является готовый комплект деталей производства фирмы «Русмаш» (номер 10–1006001). Одним из отличий такого набора является автоматический натяжитель Пилот, который по своим геометрическим размерам полностью соответствует штатной детали. Конструктивной особенностью натяжителя является возможность автоматической корректировки растяжения цепи. При этом для его работы не нужно подачи масла, все осуществляется при помощи пружин. Натяжитель Пилот поставляется и отдельно от набора (номер детали 21214–1006060).

На очень ранних машинах Нива Шевроле выпуска с 1998 до 2002 года встречается «гибридная» модель двигателя, которая оснащена двухрядной цепью и элементами натяжения цепи от ВАЗовской «классики». На такие машины нужны свои запчасти, которые покупаются только после разборки двигателя и выяснения типа детали.

Для замены ремня на двигателях Opel обычно приобретают оригинальный комплект для замены (артикул 1606306) или его аналог Contitech (CT 975 K3). При замене ремня обязательно ставится новая помпа, наиболее частым выбором являются детали производства SKF (VKPC 85624) или Hepu (PK03270).

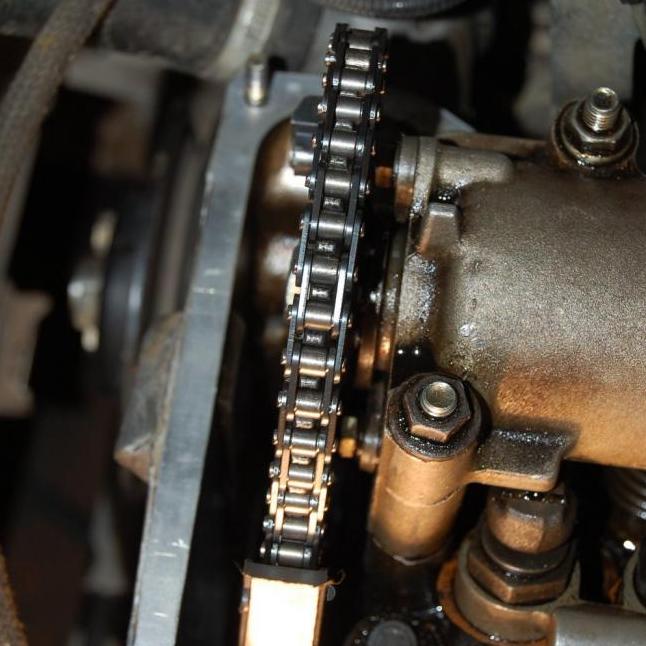

Замена цепи и метки ГРМ Шевроле Нива

Цепь ГРМ Шевроле Нива замена

Замена цепи ГРМ Нива Шевроле  выполняется в несколько этапов, причем важным является процесс выставления меток. Метки ГРМ Нива Шевроле представляют собой отверстия и специальные виды насечек, расположенные на шкивах газораспределительного механизма.

Именно по этим меткам на шкивах и выставляют цепь привода ГРМ. Это помогает не только зафиксировать цепь, но и является гарантией того, что механизм газораспределения будет работать правильно,  не произойдет сбоя фаз и т.д.

Общий порядок установки фаз ГРМ:

  • приготовление необходимых инструментов (отвертка, инструмент для проворачивания коленчатого вала, ключи на «8» «10» и «13»;
  • установить автомобиль Нива Шевроле на смотровую яму;
  • ставим автомобиль на ручной тормоз, подложив под колеса упоры;
  • открыть капот и демонтировать вентилятор, отвести в сторону радиатор (или слить тосол и снять радиатор), открутив  крепежные болты, извлечь патрубок воздуховода;
  • открутив крепежные крепления крышки клапанов, снять крышку;
  • выставление фаз по меткам, вращая шкив коленчатого вала до совмещения метки на шестеренке распределительного вала с меткой на конструкции подшипников;
  • если цепь расположена правильно, то метки на шестерне коленчатого вала, совпадут с насечкой на крышке цепи приводного механизма распределительного вала;
  • если метки не совпадают, продолжить установку и регулировку фаз.

Регулировка фаз:

  • разогнуть специальные крылья опорной шайбы и ключом на «13» выкрутить крепежный болт, закрепляющий звездочку распределительного вала;
  • включить первую передачу для исключения прокручиваний крепежного болта шестерни коленчатого вала во время его вывертывания;
  • разогнуть крылья стопорной шайбы, открутив крепежный болт звездочки, вынуть его вместе со стопорной шайбой;
  • демонтировать натяжитель цепи;

    Нужно снять звездочки коленчатого вала вместе с цепью, потянув ее вручную на себя 5-10 см, при этом расположение цепи на зубьях меняется (оптимально — перемещение с шагом в один зуб).

  • установить вместе с цепью звездочку на фланец коленчатого вала;
  • провернуть коленчатый вал в нужную сторону до момента совпадения отверстия и насечки (штифта);
  • установить и наживить крепежный болт со стопорной шайбой;
  • не затягивая болт, провернуть с помощью специального ключа коленчатый вал (два оборота) и проверить расположение меток, как было описано выше;
  • после совпадения всех меток затягивают крепежные болты звездочек коленчатого и распределительного валов;
  • сборку проводят в обратной последовательности.

Еще раз отметим, что правильно выставленные метки ГРМ Нива значительно влияют на срок службы не только самого ГРМ, но и двигателя. При этом сбои в работе механизма газораспределения могут стать причиной серьезных неполадок самого ДВС. По этой причине предельно важно выставлять ремни и цепи строго по меткам.

Последствия несвоевременной смены

При длительной эксплуатации автомобиля с растянутой цепью неминуем момент, когда она проскочит по зубцам приводных шестерен на одно или несколько звеньев. При этом нарушаются фазы газораспределения и минимальным последствием будет внезапная остановка двигателя. Если цепь проскочит на несколько звеньев, то тарелки клапанов встретятся с днищем поршня. При этом мотор получает сильные повреждения, которые исправляются только путем его переборки. Для ременного привода ситуация более опасная, поскольку ремень просто рвется и происходит встреча клапанов и поршней. В двигателях Опель в каждом цилиндре установлены по 4 клапана, поэтому ремонт такого мотора будет еще более дорогостоящим. Для предотвращения такой проблемы необходимо четко соблюдать регламент замены привода ГРМ.

Загрузка ...

 Загрузка …

Тест

После данных мероприятий выполняют запуск двигателя. если мотор запустился нормально, его нужно прогреть до рабочей температуры. Дальше следует его заглушить и проверить, нет ли течи охлаждающей жидкости. Если выполнялась замена натяжителя цепи ГРМ на «Ниве Шевроле» с кондиционером, дополнительно нужно заправить хладагент.

Видео

Весь процесс замены и выставления фаз довольно неплохо показан на ролике (канал автора этот).

Обратите внимание

Если выполняется замена цепи ГРМ на «Ниве Шевроле» на двухрядную, важно проверить правильность установки зажигания. Оно выставляется по венцу на маховике ДВС. На венце есть участок без одного зуба.

замена цепи грм нива

Если поршень первого цилиндра находится в ВМТ, данный участок должен располагаться внизу. При этом 20 зуб при отсчете против часовой стрелки находится напротив ДПКВ.
