Плуг своими руками: инструкции и 70 фото оптимальных моделей

Как быстро сажать много картофеля при помощи самодельного плужка-окучника своими руками

Материалы:

  • колеса для тачки – 2 шт.;
  • трубы;
  • уголок;
  • листовая сталь;
  • плуг.

Характеристика плуга

Под плугом понимают специальное приспособление, конструкция которого позволяет вспахивать землю. Сам процесс обработки почвы производится лемехом – широкой металлической заостренной частью устройства. То есть, это культиватор, который под собственным весом и создаваемой человеком или сельскохозяйственной техникой тягой, выкапывает (пропалывает) грядки. Некоторые устройства не только позволяют пропалывать грунт, но, и оставляют после рвы, которые можно использовать для высадки картофеля и других овощей.

Разновидности

Разновидности плуга под посадку картошки характеризуются не только конструктивными особенностями, но, и способом тяги (автоматизированный и ручной).Так, по конструкции, такое сельскохозяйственное оборудование бывает 4 видов. В хозяйстве используют плуг:

  1. Роторный. Чаще всего представляется в виде устройства для мотоблока или трактора. 4 лемеха позволяют не только выкапывать ряды, но, и разрыхлять землю благодаря своей вращающейся части.
  2. Дисковый. По принципу работы – плоскорез. То есть, рабочая часть инструмента прорывает под действием тяги грунт, но, землю не откидывает. Такое оборудование может быть использовано, как для тракторов и мотоблоков, так и вручную. Сделанные своими руками дисковые устройства могут быть, как однорядными, так и двухрядными.
  3. Поворотный. Требует механизированной тяги. Вспахивание земли производится несколькими лемехами, а глубина, с которой аппарат может выкапывать ров определяется регулировкой посадки опорного колеса.
  4. Ручной. Представляет собой модернизированную лопату с рычагом для откидывания грунта.

Особенности ручного плуга

Посадка картофеля под плуг любой из этих разновидностей картофелесажалок, эффективна при больших посадочных площадях. Но, для работы в обычном дачном огороде, для одного человека, такие устройства не пригодятся. Наиболее целесообразно купить или сделать своими руками тип плуга ручной тяги. Такой инструмент полностью не избавит человека от необходимости ручной работы, но, существенно снизит нагрузки на мышцы спины и сократит время работы в огороде. Сделать самостоятельно ручной плуг можно всего за несколько часов. Главное, иметь чертежи и необходимые материалы.

Если в хозяйстве имеется сварочный аппарат, а также колеса от велосипеда, металлические трубы, профили и листы, можно соорудить аппарат с опорным колесом и ручками управления (поворотный). Тяга будет осуществляться человеком, а само устройство благодаря своей ходовой части, будет свободно перемещаться по заданному направлению. Также можно собрать двухрядный или даже трехрядный дисковый культиватор. Но, для его использования потребуются силы двух человек, или же сельскохозяйственная техника – трактор или мотоблок.

Ручной плуг своими руками. Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

  • стойка;
  • рабочая поверхность — лемех и отвал;
  • полевая доска.Ручной плуг для окучивания картошки. Как сделать самодельный окучник для картофеля своими руками? Наглядное руководство 02

Корпус с лемехом и отвалом

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы  собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

  • Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).
    • культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
    • полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
    • винтовые — хороши при возделывании целины — пласт оборачивают полностью;Ручной плуг для окучивания картошки. Как сделать самодельный окучник для картофеля своими руками? Наглядное руководство 03

    Виды корпусов лемешных плугов

Безотвальные. Используются в засушливом климате для сохранения влаги и в регионах с риском ветровой эрозии.Вырезной. Пригоден для грунтов с небольшим пахотным горизонтом. Нижняя часть только рыхлится, не поднимаясь наружу, верхняя — снимается и отбрасывается на предыдущую борозду, в которой лежит взрыхленный при предыдущем проходе подзолистый слой.С почвоуглубителем. Применяют в основном на малоплодородных землях. Почвоуглубитель рыхлит подзолистый слой, что способствует увеличению толщины плодородного слоя.С выдвижным долотом. Используют на глинах, суглинках, почва с большим количеством камней. Долото, закрепленное на стойке перед лемехом не дает повредить режущую кромку. По мере стачивания, долото выдвигают вперед — для этого на нем есть специальные отверстия. Ручной плуг для окучивания картошки. Как сделать самодельный окучник для картофеля своими руками? Наглядное руководство 04

Дисковый тракторный плуг

Дисковый. С его помощью обрабатывают переувлажненные почвы, хорош он и при большом количестве корней.

Полезные советы

Для того чтобы заточить лезвия, необязательно обращаться в специализированные организации. Достаточно использовать для этой цели точильный камень.

Во время работы на участке на агрегат может налипнуть земля. Она увеличивает сопротивление, поэтому ее следует счищать с лезвия. Аналогично стоит поступать с корнями растений.

Работая в поле, необходимо ежедневно смазывать подшипники. Это увеличивает срок службы агрегата. После завершения обработки плуг моют, сушат и смазывают маслом, защищая изделие от коррозии.

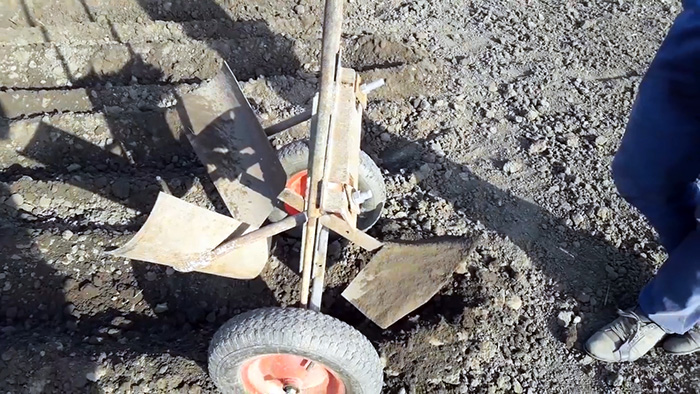

Устройство ручного плужка-окучника

При изготовлении пробного устройства нужно установить колеса на ось, так чтобы колесная база составила 60 см. Затем к ней приваривается Т-образная станина из уголка. На станину крепится покупной или самодельный плуг. Он приваривается ближе к колесам. На противоположную сторону относительно плуга навариваются 2 щеки на стойках, расположенные относительно друг друга под углом. Их можно выгнуть из листовой стали или просто вырезать из толстостенной трубы большого диаметра. Затем приваривается длинная П-образная ручка из трубки. Она соединяется с осью колес и станиной.

Как быстро сажать картофель

Другие типы инструмента:

  • К трактору — автоматизация процесса. Такая конструкция может сразу убрать все сорняки с обрабатываемого участка. На практике доказано, что после работы с таким типом урожайность картофеля увеличивается.
  • для мотоблока — тоже для автоматизации работы. В принципе, это не отдельный вид, но инструмент можно установить и на этот транспорт.

Какое приспособление лучше — решать только вам. Это зависит от ваших целей, желаемой скорости работы и функциональных возможностей приборов.

Преимущества и недостатки самодельных конструкций

Самодельный окучник для картофеля имеет такие плюсы:

  • Доступность. Сделать его сможет практически каждый садовод. Для этого не понадобятся специальные знания и какие-то навыки. Достаточно разбираться в основных инструментах и уметь их использовать.
  • Экономия. Готовые решения всегда стоят дороже. А с учетом, что человек за работу сам себе не платит, то тут мы получаем бесплатный вариант.
  • Производительность. Устройство, изготовленное своими руками, по своей эффективности не уступает автоматизированным аналогам.

Единственный недостаток — безопасность и качество зависит только от вас. Поэтому не ленитесь уделять должное внимание каждому этапу работ, даже если это кажется незначительным. Для получения качественной продукции, воспользуйтесь соответствующими деталями.

Технология использования двустороннего плуга окучника

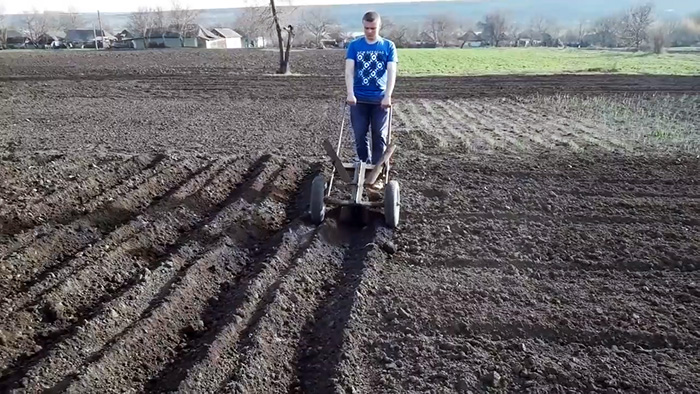

На участке делается разметка первого ряда. Важно, чтобы он был прямым, тогда все последующие также будут ровными. Затем устройство устанавливается плугом на разметку. Оно тянется на себя, при этом движение выполняется спиной вперед.

Как быстро сажать картофель

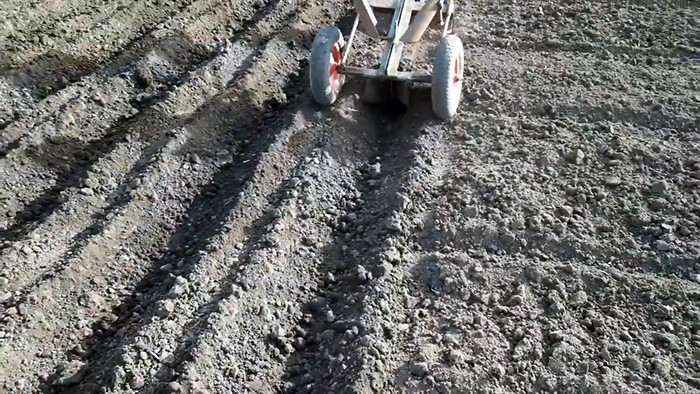

Для рытья второй траншеи устройство разворачивается и устанавливается колесом в свой старый след. Таким образом, удастся соблюсти отступ между рядами 60 см.

Как быстро сажать картофель

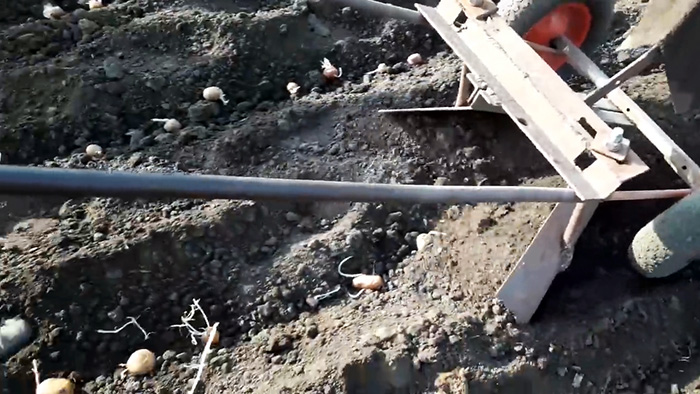

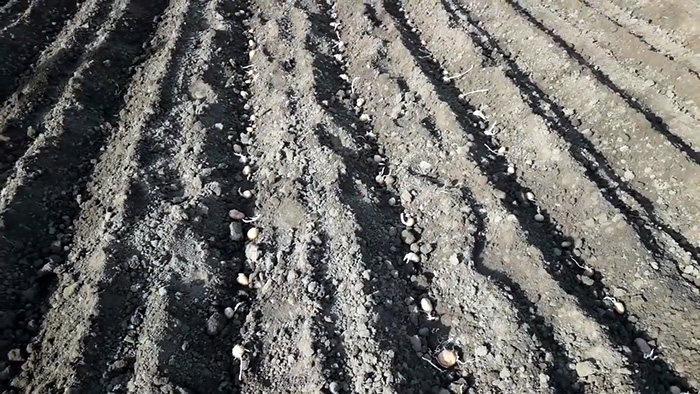

В это время помощники забрасывают картофель в ряды с интервалом между клубнями согласно рекомендуемой схеме посадки выбранного сорта. Обычно это 30 см. Если грунт в момент работы окажется слишком плотным, то на раму сверху привязывается утяжелитель.

Как быстро сажать картофель

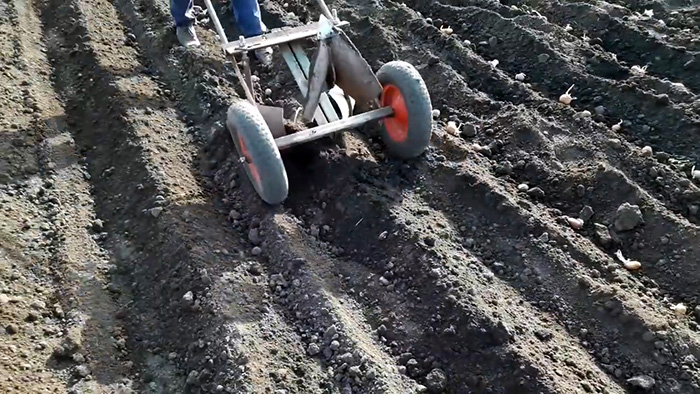

Вырыв 4-6 рядов нужно вернуться в начало, и перевернув устройство наоборот протянуть его щеками окучивателями вниз.

Как быстро сажать картофель

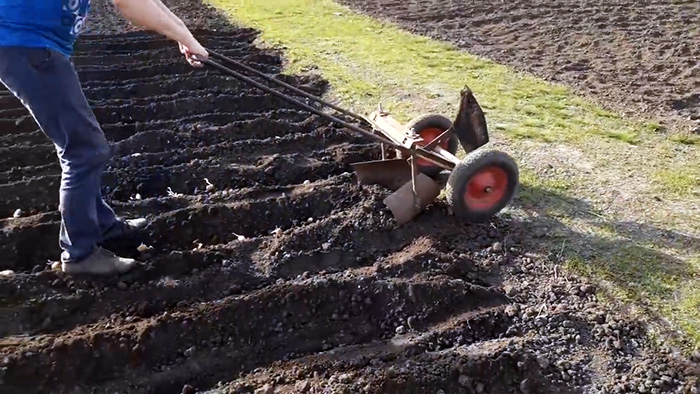

Они сместят взрытый грунт в траншею, сделав над ней гребень. Важно чередовать рытье и зарывание, чтобы вскрытая почва не успевала пересыхать.

Как быстро сажать картофель

Как быстро сажать картофель

В дальнейшем, как только появятся первые всходы, пока кусты невысокие, можно еще раз пройтись по рядам щеками. Они освежат гребень и сделают его выше. В последующем, когда ботва станет высокой, устройство уже не используется.

Поспевший картофель можно вырыть тем же плугом, что и использовался при посадке. Только рыть нужно черед ряд. Если так не делать, то колеса будут раздавливать картофель в предыдущем отвале. Сначала вырывается и собирается урожай через ряд, потом обрабатываются остальные гребни.

При использовании данного устройства для посадки картофеля продуктивность возрастает в разы. Желательно иметь хотя бы несколько помощников для раскладки клубней, чтобы они поспевали за плугом.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

Плуг общего назначения на трактор (однокорпусный)Плуг общего назначения на трактор (однокорпусный)

Детализация некоторых размеров.

Сборочный чертеж однокорпусного плугаСборочный чертеж однокорпусного плугаЧертеж плуга с размерамиЧертеж плуга с размерами

Монтаж

Помещаем мотоблок на неподвижные опоры. Снимаем транспортное колесо, убираем ступицу. Дальше берем специальную ось, на которую крепим грунтозацеп. Садим колесо на второе отверстие, фиксируем.

Гайками присоединяем наше изделие к навесному устройству мотоблока, при этом закручиваем их не до конца, таким образом, обеспечивается регулировка. Стальными штырями фиксируем устройство к серьге мотоблока.

Целевая аудитория

Основной целевой аудиторией инструмента «Вятский пахарь» являются жители сел, поселков, небольших городов, проживающие в собственных домах с земельными участками.

Ручной плуг будет полезен для тех, кто производит такие виды работ:

  • рыхление почвы для удаления сорняков;
  • вскапывание небольших участков;
  • посадка огорода «под плуг»;
  • сбор урожая, высаженного «под плуг».

Кому может быть интересен такой вид инструмента:

  • дачникам;
  • начинающим фермерам;
  • жителям частного сектора;
  • садовым товариществам;
  • компаниям по благоустройству и ландшафтному дизайну.

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Окучивать картофель и грядки собственноручно очень сложно, однако изготовленный самодельно окучник значительно упрощает жизнь фермеру. Схема создания агрегата весьма проста.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

  • культиватор врезается в землю;
  • управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
  • движение осуществляется за счёт имеющегося колеса.

Что понадобится для создания окучника?

Первым делом потребуется определённое оборудование и материалы:

  • рама ненужного велосипеда (обязательно с рулём и одним колесом 26-28 дюймов);
  • приспособления для сварки;
  • ключи для гаек и болтов (если культиватор будет прикручиваться к креплению).

Одновременно с этим понадобится немного терпения и умение работать со сварочным аппаратом.

Предварительные действия

Для начала подготавливается рама от велосипеда: руль, седло, педали, заднее колесо снимается. Второе колесо разбирается и очищается – нужен только металлический обод.

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Металлический обод лучше входит в почву, отчего окучник получит гораздо большую устойчивость и манёвренность, чем с резиной. Управлять таким агрегатом станет в значительной мере проще.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

  1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
  2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
  3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.

    Если культиватор будет прикручиваться, то затягивайте гайки максимально туго, иначе ручной окучник не протянет и пары дней. Именно здесь и приходят на помощь оба ключа: для болтов и гаек. Орудуя ими одновременно, удастся крепко и надолго закрепить детали.

  4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
  5. Заранее снятый руль туго закручивается на месте седла.

Создание культиваторной секции

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

  • общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
  • культиватор должен уходить под грунт на 10-15 см;
  • угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее

Полезные советы

Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.

К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.

Другие виды окучников

Существует множество схем создания окучников. Далее рассмотрим иные способы.

Из велосипедного колеса и вилки

Если имеется передняя велосипедная вилка и колесо к ней, то можно создать окучник и по такой технологии:

  • 2 трубы нужно заварить под тупым углом;
  • к длинной трубе крепится руль от велосипеда (разумнее будет его приварить, чтобы не слетел при работе);
  • к стыку обеих труб, внизу, прикрепляется/приваривается культиватор.

Итоговый результат работы будет похож на это:

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Создать такой окучник гораздо проще, чем упомянутый ранее. Однако для разных целей следует применять разные типы агрегатов.

Технология окучивания ручным приспособлением

Чтобы картофель давал хорошие урожаи, за ним нужно ухаживать. Окучивание – одно из необходимых агротехнических мероприятий. Его проведение с использованием такого садового инструмента, как тяпка, является очень трудоемким процессом. Облегчить труд и ускорить процесс помогает ручной плуг-окучиватель. С его помощью обрабатывают почву между посадками. Благодаря простой конструкции приспособления технология окучивания не вызывает сложностей. Процедура проведения работ такова:

  • Руками нужно держаться за рукоятку.
  • Окучник потянуть вперед.
  • Корректировать отвалы в заданном направлении.
Плуг ручной для посадки окучивания и выкопки картофеля

Если картофель занимает большую площадь, целесообразно использовать мотоблок, на который спереди нужно установить 2 разрыхлителя, а сзади – окучник, с помощью которого кусты картофеля будут засыпаться грунтом. Процесс можно ускорить с помощью трехрядных насадок. Одновременно будет окучиваться 3 ряда посадок.

Обработка картофеля с использованием плугообразного окучника

Для работы с таким приспособлением нужно правильно настроить угол атаки (поворота), а также глубину погружения в землю. При работе ручной плуг окучник для картофеля вынимать из грунта не следует. Если это произойдет по неосторожности, стойку нужно отклонить назад. При обратном явлении – вперед.
