Главные критерии лестницы в частном доме – удобство и безопасность. Чем шире и положе лестница, тем она удобнее и безопаснее, но проектировать ее приходится исходя из существующих условий, из того, сколько места для нее оставлено в доме.

Содержание

Как правильно рассчитать лестницу на второй этаж: формула и правила расчета

Для того чтобы своими руками выполнить расчеты данных будущей лестницы потребуется найти целый ряд параметров. Если не знать основных правил проектирования можно допустить серьезные ошибки, которые в дальнейшем скажутся на безопасности и удобстве конструкции. Для облегчения задачи были выведены стандартные характеристики и разработаны специальные формулы.

Почему наши калькуляторы лестниц лучше?

Сотрудничество с производителями

Тесное сотрудничество с производителями лестниц

Детализированная графика

Высочайшая детализация чертежей и 3D-модели

Подробный отчет

Итоговый отчет с перечнем необходимых материалов

Смета для изготовления

Готовая смета для изготовления конструкции подрядчиком

Техническая поддержка

Техническая поддержка помогает при работе с калькулятором

Положительные отзывы

Положительные отзывы и большое количество реализованных проектов

В отличие от других сайтов онлайн калькуляторов лестниц наш проект имеет ряд неоспоримых преимуществ и это не пустые слова, так как вы можете лично проверить все эти утверждения на практике.

  • Функциональность конструктора. Вы можете спроектировать конструкцию любого типа и выбрать особенности крепления элементов. В случае ввода недопустимых значений расчет прекратится и будет выведено предупреждение с ошибкой, на прочих ресурсах – расчет произведется в любом случае.
  • Рекомендации. В нашем калькуляторе выводятся рекомендации для многих элементов конструкции, например, вы узнаете оптимальные параметры: угла наклона, высоты ступеней, ширины доски ступени, ширины проступи, ширины лестницы, ширины косоуров (верхних, промежуточных, нижних). На других сайтах – только угол наклона.
  • Сотрудничество с производителями. Наш отдел разработки тесно сотрудничает с реальными производителями лестничных конструкций, благодаря чему мы уделяем повышенное внимание детализации и креплению отдельных узлов. Профессионалы и частные компании используют наш инструмент повсеместно.
  • Готовая смета. В результате расчета пользователь получает итоговый отчет, в котором содержатся все необходимые чертежи, 3D-модель в выбранной проекции и готовая смета на изготовление лестницы, с подробным описанием количества материалов. На других сайтах – только размерности элементов.
  • Графика. Большинство посетителей выбирает наш сайт, в том числе, по причине наличия качественной проработанной графики. Помимо того, что чертежи максимально приближены к нормативам технической документации, проекция отдельных элементов на схеме подобрана таким образом, чтобы при распиле сохранялось направление волокон древесины (шва клееных досок).
  • Техническая поддержка. Если вы испытываете трудности при использовании калькулятора или у вас появились вопросы, касаемо получившегося расчета, мы разберемся в ситуации и постараемся ответить на любые конструктивные вопросы в режиме 24/7.
  • Личный кабинет. Также на нашем сайте имеется удобный личный кабинет, в котором сохраняются результаты расчета лестницы или любой другой конструкции – вы никогда не потеряете свой проект, а также сможете скачать выгрузку в любое время вне зависимости от времени совершения операции.

Ежемесячно мы получаем десятки положительных отзывов и благодарностей от пользователей проекта КАЛК.ПРО. На странице «

Отзывы

» расположены готовые проекты конструкций, выполненные на основании расчетов наших инструментов.

Разработка проекта лестницы

Существует ряд методик определения параметров конструкции. Все они базируются на габаритах лестничного марша, обеспечивающих безопасность и комфорт.

Расчет лестницы на второй этаж в частном доме: нормы, формулы, таблицы

Основные параметры, определяющие габариты лестницы:

  • вид;
  • высота;
  • ширина марша;
  • площадь основания;
  • угол наклона;
  • число и размеры ступеней.

Все эти параметры взаимосвязаны.

Параметры прямой лестницы на тетивах

Чертеж прямой лестницы

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • Z — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • T — толщина тетевы — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Показывать подступеньки: H»

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 3 Исполнение лестницы с верхней ступеней ниже пола

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 4 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными чертежами по ГОСТам, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 5 Вид лестниц см разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта

Расчет марша прямой лестницы на второй этаж

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив
  2. Информация, необходимая для изготовления ступеней

Согласно этой информации, выполняется расчёт марша лестницы, и изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
  2.  Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость в улучшении конструкции, калькулятор расчета прямой лестницы на тетивах выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3.  Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

✔ Расчет высоты каркаса лестницы

Нам нужна высота от пола первого этажа до пола второго этажа.

Обратите внимание, что размер не от пола первого этажа до потолка, а именно от пола до пола. Очень важно чтобы этот размер был от чистого пола 1 этажа и чистового пола 2 этажа, если у Вас идет период строительства и стяжка еще не залита или стяжка есть, но нет еще напольного покрытия, то прикиньте приблизительно, на сколько миллиметров у Вас поднимется пол.

Очень важно чтобы размер был от чистого пола 1 этажа и чистового пола 2 этажа!

Металлическая

Бетонная


Расчет бетонной
лестницы

Винтовая


3D Расчет винтовой
лестницы

Виды

Лестницы для частного дома, дачи и многоуровневой квартиры разделяются на виды по конструктивным особенностям:

  • Маршевая подразделяется на одномаршевую, двухмаршевую и многомаршевую. Есть ещё варианты с площадкой, прямые и со ступенями забежными, повернутыми на 90, 180 и 360 градусов. Забежными называют ступени, имеющие форму трапеции.
  • Винтовая, или спиральная. Ступеньки у данной конфигурации закручены вдоль оси.
  • Комбинированная – это сочетание двух предыдущих в различных вариантах.

Вид лестницы в вашем доме надо выбрать в зависимости от площади помещения, где она будет находиться, его планировки, функциональных особенностей, финансовых возможностей и вашей фантазии.

Прямая одномаршевая лестница считается более простым и легким для изготовления вариантом. Для её изготовления не требуются сложные расчеты, ее монтаж прост, к тому же эта конструкция более надежная и комфортная. Но у неё есть существенный недостаток: для её установки требуется много места.

Если у вас недостаточно места, уменьшение ее размеров недопустимо, это приведет к снижению комфортности и безопасности изделия. Двухмаршевая или более лестница будет выходом из этой ситуации. Разделив один марш на два или несколько, изменив направление маршей на противоположное или перпендикулярное, вы существенно сэкономите место, используемое под неё. Вы можете использовать для её установки угол комнаты и расположить у стены, что будет более практично. Идеальным вариантом будет, если вы изначально на стадии проектирования здания предусмотрите специальное место – лестничную клетку.

Лестница прямая, состоящая из нескольких маршей, различается сменой направления движения. Например, пролёты разделяет переход в виде горизонтальной площадки или их может связывать криволинейный отрезок, меняющий направление при помощи забежных ступеней. Лестница с участком из забежных ступеней придает интерьеру комнаты большую привлекательность. Благодаря развороту изделие выигрывает в размерах. Такую конструкцию, конечно, труднее спроектировать, рассчитать, собрать, она менее безопасна и комфортна при использовании, чем лестница, имеющая переходную площадку.

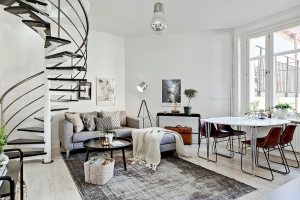

Винтовую лестницу можно разместить на минимальной площади, да и выглядеть она будет весьма изящно. Данная конструкция недостаточно удобна в эксплуатации и имеет достаточно низкий уровень безопасности, а крупногабаритные вещи по ней не поднять. Её гораздо сложнее изготовить, смонтировать, для неё необходим более точный расчет. Изготовить сложные конструктивные детали без дополнительного оборудования и знаний непрофессионалу будет достаточно сложно.

Комбинированные конструкции представляют собой многочисленные варианты из двух предыдущих видов, могут иметь очень сложную конфигурацию. Рассчитать и изготовить их самостоятельно, не имея должного образования и опыта, будет сложно.

Параметры удобной и безопасной лестницы

Параметры Оптимальные значения
Высота подступенка 150 – 170 мм
Ширина проступи (ступеней) 200-320 мм. В идеале – 300мм.
Углы подъема лестницы 23-37°
Просвет 1,9–2 м. Это значение во время подъема по лестнице должно сохраняться на протяжении всего марша.
Ширина  лестничного марша Не менее ширины выхода на лестничную клетку.
0,9–1 м для внутриквартиных маршей;
1,25–1,5 м в домах повышенной комфортности;
0,8 м в садовых домиках для простейших лестниц, сооруженных вдоль одной стены;
менее 0,8 м вспомогательные лестницы в подвал или на чердак.

Если не следовать рекомендуемым параметрам, лестница сильно потеряет не только в безопасности, но и в удобстве. Так, если уменьшить ширину проступи ниже предела, указанного в таблице, по ней будет трудно спускаться, а если сделать ее больше 300 мм, люди будут сбиваться с шага.

То же и с углом подъема: чем круче лестница, тем меньше места она занимает, и тем сложнее по ней спускаться.


Kate Участник FORUMHOUSE

Крутизна удобной лестницы не должна превышать 45 градусов, иначе спускаться по ней придется спиной вперед.

А «просвет» менее 1,9 м заставит любого человека среднего роста рефлекторно  наклонять голову каждый раз, когда он выходит на лестницу.

Участник нашего портала с ником handur собирал из кусков фанеры «демонстрационный стенд» из двух ступенек, и проверял на нем, насколько удобны выбранные параметры.


Handur

Начал с ширины проступи в 35см и высоты ступени в 20 см. Походил вверх-вниз. Потом подрезал по сантиметру от высоты, собирал стенд и снова пробовал.

Оказалось, что высота ступенек в 15 мм – просто  отлично, 16 – очень хорошо, 17 – вполне нормально. Ширина проступи – 35 см слишком просторно, 30 – вполне нормально.  Затем сделал ширину проступи 25 см и 5 см сделал выносом – та же ширина в 30 см стала ощущаться менее комфортно: «если место позволяет, то лучше сделать чистые 30 см, без выносов».

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Формы

У прямой и у спиральной лестницы каркас изготавливается как из металла, так и из дерева.

Каркас для таких лестниц подразделяется на три вида:

  • на косоурах – каркас изготавливается из 1 или 2 балок, на которые кладут ступени;
  • на тетиве – это две опорные балки, на которые крепят ступени;
  • на больцах (в переводе с немецкого языка – штырь) – ступени прикрепляются прямо к стене.

Особенности расчета лестницы на второй этаж своими руками: винтовая конструкция

Конструкция винтовой (спиральной) лестницы представляет собой расположенные по кругу ступени, одна сторона которых шире другой. Основным преимуществом винтовых систем является значительно меньшая площадь, занимаемая лестницей, в сравнении с маршевыми аналогами.

Статья по теме:

lestnicy-na-vtoroj-ehtazh-na-metallicheskom-karkase-25Лестницы на второй этаж на металлическом каркасе: красота, изящество, простота монтажа. Виды и типы металлических каркасов. Перила из металла. Самостоятельное изготовление лестниц.

Для установки спиральной конструкции вполне достаточно площади окружности, в центре которой находится опорная несущая стойка.

По сравнению с маршевыми конструкциями, винтовая лестница занимает меньше места

По сравнению с маршевыми конструкциями, винтовая лестница занимает меньше места

При расчете винтовой лестницы следует учитывать, что радиус круга, по которому она расположена, будет являться длиной ступени. Если длина ступени винтовой лестницы составит 100 см, то такая конструкция займет в 1,5 раза меньшую площадь, чем прямая маршевая конструкция с такой же длиной ступеней.

В винтовых конструкциях, которые полностью состоят из поворотных ступеней, ширина ступени в узкой и широкой части составляет соответственно 10 и 25 см. Высота ступеней рассчитывается идентично маршевыми лестничным системам.

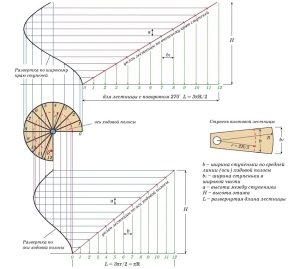

Графический расчет винтовой лестницы с поворотом 270 градусов

Графический расчет винтовой лестницы с поворотом 270 градусов

При расчете винтовой лестницы необходимо учесть следующие моменты:

  • определить место установки центральной опорной стойки;
  • ширина пролета и длина ступени рассчитывается как расстояние от центральной опоры до линии ее границы;
  • форма ступени представляет собой трапецию, ширина узкого края которой не должна быть менее 20 см, а широкого — менее 40 см;
  • для удобного передвижения высоту ступеней винтовой лестницы делают меньшей, чем рекомендовано для прямых лестничных маршей;
  • немаловажным для комфортного передвижения является расстояние между витками лестницы: оно должно составлять не менее двойной величины диаметра.

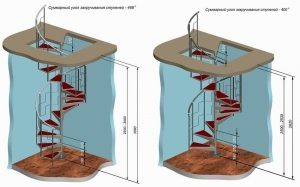

Пример 3-D проекта винтовой лестницы

Пример 3-D проекта винтовой лестницы

Сколько места надо отвести под лестницу

Правильно будет запланировать место под лестницу на стадии проектирования дома. И, даже если дом будет строиться по готовому проекту, параметры лестницы надо перепроверить. Особенно, если место под лестницу предусмотрено в отдельном помещении – когда стены поставлены и ничего нельзя изменить, может оказаться, что для постройки по-настоящему удобной лестницы недостает каких-то 15-20 сантиметров!

Размещение лестницы в холле оставляет больше пространства для маневра, но оно может быть ограничено размером отверстия в перекрытии и расположением балок.

В идеале надо оставлять в перекрытии отверстие, равное проекции лестницы, или оставлять для нее минимум метр в ширину, а в длину – величину, равную расстоянию от пола первого этажа до пола второго.

Балки перекрытия должны идти вдоль будущего проема.

Инструкция к калькулятору прямой лестницы

Для того, чтобы осуществить расчёт лестницы, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы, представленные на нашем сайте можно разделить на категории по трём зависящим друг от друга критериям:

  1. Габарит по длине

 а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

 б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив;

      2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

     3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

  • Прямая лестница на тетивах                                                                 — 1.а.-2.в.-3.а.
  • Лестница с поворотом на 90°                                                                — 1.б.-2.а.-3.б.
  • Лестница с поворотом на 180°                                                              — 1.б.-2.б.-3.б.
  • Лестница с поворотом на 180° и поворотными ступенями         — 1.б.-2.б.-3.в.
  • Лестница с тремя пролетами и ровными площадками                — 1.в.-2.а.-3.б.
  • Лестница с тремя пролетами и поворотными ступенями           — 1.в.-2.а.-3.в.
  • Винтовая лестница                                                                                   — вне классификации
  • Прямая лестница на косоурах                                                              — 1.а.-2.в.-3.а.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации, а также при необходимости — рассчитать прямую лестницу онлайн.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — «Прямая лестница на тетивах», «Прямая лестница на косоурах«. В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Имея все необходимые параметры, выполнить расчет прямой лестницы на второй этаж, будет гораздо проще.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте — «Лестница с поворотом на 90°» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотными ступенями на 90°» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте — «Лестница с поворотом на 180°»  — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с поворотом на 180° и поворотными ступенями»  — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах.

С площадками на поворотах — «Лестница с тремя пролетами и ровными площадками»  — более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте — «Лестница с тремя пролетами и поворотными ступенями» — более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь минимальный габарит по длине и регулируемый габарит по ширине. Также с помощью калькулятора можно рассчитать одномаршевую лестницу.

Или Вы можете выбрать «Винтовую лестницу«, которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид. При желании обойтись простой и удобной конструкцией, можно выполнить расчет прямой деревянной лестницы и убедиться в доступности её стоимости, простоте и надёжности проекта.

Данная конструкция актуальная в ситуации, когда Вы хотите простую в изготовлении лестницу, длина бы которой зависела от высоты перемещения (при выдержке критериев удобства) и которая бы не занимала много места по ширине.

Относительная величина подъема марша (угол подъема) .

В строительной практике угол подъема как правило находится в диапазоне от 20 до 50, но самыми удобными считаются лестницы с углом от 30 до 45 градусов.

Зависимость размеров ступеней от угла наклона:

Выбор угла наклона обуславливает запас расстояния (критической высоты) не менее 2000 мм. от любой ступени до потолка или какого-либо выступающего элемента здания (балки, парапета).

Как рассчитать лестницу на 2 этаж

Критическую высоту удобно проверить нарисовав рассчитанные ступени на любом листовом материале или прямо на стене. Как показывает практика проектирования, очень часто линия проведенная от потолка или опасного выступа будет меньше искомого значения.

Именно по этой причине зачастую нет возможности спроектировать лестницу достаточно пологой. С увеличением угла наклона понижается комфорт, потому при невысоком среднем росте всех домашних, иногда все же этот размер занижают.

Однако мы все же рекомендуем корректировать уклон лестницы или рассматривать другое место для её монтажа. Перебор вариантов расположения — это разумная и распространенная практика. В уже упомянутом труде Новицкого О.В. «Современные лестницы. Проектирование, изготовление, монтаж. » рассмотрен реальный практический случай в котором последовательно и аргументировано перебраны аж 6 вариантов расположения лестницы в помещении.

В любом случае, окончательный результат — это как правило точка равновесия между множеством противоречивых аргументов.

Стандартные элементы

Перечень основных элементов деревянной лестницы известен, их назначение – понятно. На этапе проектирования с данной информацией столкнется и обязательно ознакомится каждый начинающий строитель. После онлайн-расчета предоставляются чертежи с оптимальными размерами всех стандартных деталей для сборки надежной конструкции. При  самостоятельном проектировании выбор придется делать самостоятельно. Для этого неплохо заранее собрать информацию о профильных организациях по изготовлению деревянных изделий, ознакомиться с их ассортиментом, ценовой политикой.

Особое внимание уделите выбору качественной древесины (без гнили, трещин, сучков) для опоры всей лестницы – тетивы или косоура. Ступени также подвержены постоянной нагрузке и дополнительному механическому износу. Убедитесь, что они собраны из нескольких заготовок – этот способ снимает напряжения в материале после сушки и снижает вероятность деформаций при перемене влажности.

Выбор других элементов проводится с учетом надежного выполнения ими четко определенных функций. А вид и сложность декоративного исполнения этих изделий определяется с учетом пожеланий домовладельца.

Не менее интересная информация, которая пригодится в процессе разработки проекта, как сделать арку в стене.

ДревесинаОт качества выбранного материала зависит конечный результат

Стандартные элементы.

Каждый хороший хозяин умеет считать деньги. Строительство лестницы — не исключение. Можно неплохо сэкономить если детали лестницы на этапе проектирования получится подогнать к стандарту заготовок принятых на территории нашей страны.

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

Стандарты на ступени:

Выпускаются с галтелью R 12.5. Пригласительные ступени: H 220 x 400 x 1200, R200 и H220x400x1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую ). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров: 38 х 400 х 2000, 38 х 500 х 1500, 38 х 500 х 2000, 38 х 700 х 1500, 38 х 1000 х 1000, 38 х 1100 х 1100, 38 х 1200 х 1200. Эти же щиты могут быть использованы для лестничных площадок.

Выпускаются толщиной 18 мм. Шириной: 180 и 120 мм. Длиной: 900, 1000, 1100, 1200, 1300, 1400 мм.

Выпускаются толщиной 18 мм. Размеры: 200 х 2000, 300 х 2000, 350 х 1000, 350 х 1500, 350 х 2000, 350 х 2500, 350 х 3000, 350 х 3500

Сечение: 80х80, 100х100.

Длина: 1200, 2000, 2500, 3000.

Естественно, под заказ возможны иные размеры.

Стандарты: 40 х 350 х 2500, 40 х 350 х 3000, 40 х 350 х 3500, 40 х 400 х 4000, 50 х 300 х 3500, 50 х 350 х 3500, 50 х 400 х 4500

Как рассчитать лестницу на 2 этаж

Сечения: 40х70, 45х70, 45х80, 45х90, 60х60, 70х70, 70х90, 80х100

Длина: от 3500 до 6000 мм.

Диаметр круглых: 30 и 47 мм.

Квадратная часть других: 40х40, 45х45, 50х50, 60х60, 70х70, 80х80,

Диаметры: 75, 95, 115, 140, 145 мм.

Кроме того, имеет смысл ещё на этапе расчетов ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают! Надеемся нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

По сути задача в сухом остатке выглядит просто: Исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров приведенных в данной статье, которые необходимо органично вписать в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Уюта и добра Вашему дому!

Полезный совет

Цементный раствор можно сделать более жирным, то есть более пластичным и удобным в работе. Для этого добавьте в него моющего средства — обязательно на основе мыла, наподобие «Фэйри», а не синтетического детергента.

Со статьей читают:

Как рассчитать лестницу на 2 этаж

Её величество лестница. Какие бывают лестницы в доме и как их правильно выбирать? Фото образцов в частных домах.

Как рассчитать лестницу на 2 этаж

Как рассчитать лестницу на второй этаж в частном доме. Нормы. Формулы. Таблицы. Примеры расчета.

Как рассчитать лестницу на 2 этаж

Лестницы. Требования нормативных документов (СНиП).

Как рассчитать лестницу на 2 этаж

Как сделать лестницу на второй этаж своими руками. Фото и чертежи с размером.

Ограждающие конструкции

Разрабатывая проект лестницы на второй этаж, стоит уделить внимание ограждению, чтобы установить его правильно. Для монтажа важны такие размеры:

  • высота балясины;
  • длина и ширина перил.

Ограждения являются важным элементом. Их стандартная высота (с учетом перил) должна составлять от 90 до 100 см. Если в доме есть дети, следует предусмотреть дополнительные поручни (70-75 см). Дизайн и материал ограждения может быть любым.

Для лестничного ограждения важна не только надежность, но и удобство.

Если построить лестницу по всем стандартам и правилам, то она будет удобной, прочной, безопасной и прослужит долгое время.

No related posts.

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnicy-na-vtoroj-etazh.html, http://bydom.ru/news/read/kak-rasschitat-lestnicu-na-vtoroj-etazh-v-chastnom-dome-normy-formuly-tablicy-primery-rascheta.html, http://lestnitsygid.ru/svoimi-rukami/kak-pravilno-rasschitat-razmery-lestnicy.html

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
