Калькулятор доски на пол

На нашем сайте представлен хороший кальрулятор расчета и подбора сечения для деревянных двутавровых балок перекрытия и стропильной системы

Инструкция к калькулятору

Наш сервис предоставляет на выбор два вида расчета однопролетных балок перекрытия. В первом случае, вам предлагается рассчитать сечение балки при известном шаге между ними, во втором случае, вы можете узнать рекомендуемое значение шага между балками при выбранных характеристиках сечения. Разберем работу калькулятора на примере, когда ваша задача заключается в нахождении сечения балки.

Для расчета вам понадобится знать ряд обязательных начальных параметров. В первую очередь это характеристики самой балки:

  • ширина сечения (толщина), мм;
  • длина пролета балки (на изображении BLN), м;
  • вид древесины (сосна, ель, лиственница…);
  • класс древесины (1/К26, 2/К24, 3/К16);
  • пропитка (есть, нет).

В случае, если вы не знаете толщину предполагаемой балки, в первом блоке следует выбрать пункт «Известно соотношение высоты сечения балки к её ширине – h/b» и указать значение 1,4. Эта наиболее оптимальная величина, которая получена эмпирическим методом и указывается во многих справочниках.

Затем нужно указать условия, в которых будет эксплуатироваться перекрытие:

  • температурный режим (< 35 °C .. > 50 °C);
  • влажностный режим;
  • присутствуют постоянные повышенные нагрузки или нет.

После этого, сконфигурируйте конструкцию и заполните поля калькулятора:

  • длина стены дома по внутренней стороне, м;
  • шаг между балками, см;
  • полная длина балки (на изображении BFL), м;
  • нагрузка на балку, кг/м2 ;
  • предельный прогиб в долях пролета.

При необходимости впишите стоимость одного кубометра древесины, для того чтобы узнать общую стоимость всех пиломатериалов.

Также, обратим внимание, что обычно шаг балки не делают меньше 0,3 м, так как это нецелесообразно с экономической точки зрения и больше 1,2 м, так как возможен прогиб чернового пола со всеми вытекающими последствиями.

Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки.

Кроме того, в блоке «Результаты расчета» вы сможете узнать:

  • параметры балки при расчете на прочность;
  • параметры балки при расчете на прогиб;
  • максимальный прогиб балки, см.

Квалифицированный расчет перекрытия по деревянным балкам — залог долговечности сооружения и безопасность для вашей семьи.

Расчет сруба дома из бревна, онлайн калькулятор

Расчет количества материалов для сруба дома из бревен. Расчет сруба дома из бревна, онлайн калькулятор


Необходимые пояснения к расчетам

Перекрытие по деревянным балкам

  • Высота и ширина определяют площадь сечения и механическую прочность балки.
  • Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
  • Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
    • 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
    • 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
    • 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
  • Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
  • Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
  • Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.


Загрузка…

Как пользоваться онлайн калькулятором расчета балок перекрытия и стропил

Чтобы правильно произвести прочностной расчет балки перекрытия и подобрать необходимый тип двутавровой балки, вы можете воспользоваться онлайн-калькулятором. На основе полученных вычислений можно точно рассчитать количество, необходимое для устройства стропильной системы или укладки лаг. Расчет деревянных балок перекрытия возможен только после того, как будет известно расстояние между стенами (расчетная длина балки). Кроме того, необходимо знание величины предполагаемой нагрузки на всю конструкцию.
Для межэтажных перекрытий, в том числе цокольного, используйте значение 400 кг/м2; для чердачного – 200 кг/м2 (или 250 кг/м2, если нагрузка от стропильной системы передается непосредственно на чердачное перекрытие). Для стропильной системы 220 кг/м2 для Московского региона, для других регионов принимайте значения в зависимости от снегового района.

Заказать бесплатный расчет балок по проекту или проконсультироваться у специалистов нашей компании можно по телефону +7(495)105-91-63 +7(812)425-65-03 +7(843)207-04-92 +7(4722)77-73-16 +7(800)333-79-86 +7(421)240-08-29 +7(818)246-42-27 +7(861)212-30-63 +7(800)333-37-59
Так же Вы можете прислать чертежи для расчета на info@enter-city.ru

Информация

Балка занимает роль основополагающего элемента в несущей конструкции. Её функция приравнивается к стержню всей конструкции, который прочно закрепили. При строительстве какого-либо сооружения очень важно осуществить грамотный расчет балки на прогиб и исключить допущение ошибки в расчетах. Прежде всего расчет требуется для определения того, на сколько балка деформируется в процессе эксплуатации сооружения. Если при расчете показатель деформации находится в пределах нормы, то можно определить нужные показатели будущей балки (сечение, материал, размер и так далее).

Делая расчет балки на прочность, необходимо четко знать виды материала, из которого изготавливаются балки (сталь, дерево, бетон, алюминий, стекло и медь). Далее нужно обратить внимание на то, что типы нагрузок, как и их схемы также различаются. Так, например, распределенная нагрузка означает, что давление оказывается не на одну точку, а распределено по всей площади балки. Сосредоточенный тип нагрузки характеризует направленность давления на один небольшой участок (точку) балки.

Расчет статически неопределимой балки

Поскольку данная балка является статически неопределимой, для нее нельзя определить внутренние усилия и реакции опор только методами статики (с помощью уравнений равновесия).

Как правило, для таких случаев сначала следует раскрыть статическую неопределимость, используя один из методов:

  • метод сил
  • метод уравнения трех моментов
  • метод интегрирования дифференциального уравнения изгиба

При раскрытии статической неопределимости определяются некоторые параметры (реакции опор либо опорные моменты), имея которые дальнейший расчет уже возможен с помощью уравнений равновесия.

Обратите внимание, на этом сайте не производится подробный расчет раскрытия статической неопределимости, выдаются только готовые результаты!

Будем считать, что статическая неопределимость раскрыта и эпюры уже построены

Записываем уравнения поперечных сил и изгибающих моментов на участках балки , используя метод сечений

На участке AB: (0 ≤ z1 ≤ 2 м )

Q(z1) = + RA = + 3.074 = 3.074 кН

M(z1) = + RA · z = + 3.074 · z

M(0) = 0 кНм

M(2) = 6.149 кНм

На участке BC: (2 ≤ z2 ≤ 3 м )

Q(z2) = + RA – P – q1·(z – 2) = + 3.074 – 12 – 5·(z – 2)

Q(2) = -8.926 кН

Q(3) = -13.926 кН

M(z2) = + RA · z – P·(z – 2) – q1·(z – 2)2/2 = + 3.074 · z – 12·(z – 2) – 5·(z – 2)2/2

M(2) = 6.149 кНм

M(3) = -5.277 кНм

На участке CD: (3 ≤ z3 ≤ 4 м )

Q(z3) = + RA + RC – P – q1·(z – 2) = + 3.074 + 19.5 – 12 – 5·(z – 2)

Q(3) = 5.57 кН

Q(4) = 0.57 кН

M(z3) = + RA · z + RC · (z – 3) – P·(z – 2) – q1·(z – 2)2/2 = + 3.074 · z + 19.5 · (z – 3) – 12·(z – 2) – 5·(z – 2)2/2

M(3) = -5.277 кНм

M(4) = -2.207 кНм

На участке DE: (4 ≤ z4 ≤ 5 м )

Q(z4) = + RA + RC – P – Q1 = + 3.074 + 19.5 – 12 – 10 = 0.57 кН

M(z4) = + RA · z + RC · (z – 3) – P·(z – 2) – Q1·(z – 3) = + 3.074 · z + 19.5 · (z – 3) – 12·(z – 2) – 10·(z – 3)

M(4) = -2.207 кНм

M(5) = -1.637 кНм

На участке EF: (5 ≤ z5 ≤ 6 м )

Q(z5) = + RA + RC – RE – P – Q1 = + 3.074 + 19.5 – 6.933 – 12 – 10 = -6.363 кН

M(z5) = + RA · z + RC · (z – 3) – RE · (z – 5) – P·(z – 2) + M – Q1·(z – 3) = + 3.074 · z + 19.5 · (z – 3) – 6.933 · (z – 5) – 12·(z – 2) + 8 – 10·(z – 3)

M(5) = 6.363 кНм

M(6) = 0 кНм

Максимальный момент в балке составляет Mmax = 6.36 кНм. По этому значению подбираем сечение балки.

Условие прочности при изгибе σ = Mmax / W ≤ [σ]

Отсюда, минимально необходимый момент сопротивления вычисляем по формуле Wmin=Mmax / [σ]

Подбираем двутавровое сечение при допускаемом напряжении [σ] = 160 МПа
Wmin=6360 / 160 = 39.75 см3
Из сортамента выбираем двутавр №12 с моментом сопротивления W = 58.33 см3 и площадью A = 14.7 см2
Максимальные нормальные напряжения в двутавре составляют
σmax = Mmax/Wx = 6360/58.33 = 109.03 МПа
Максимальные касательные напряжения в двутавре (на центральной оси) составляют
τmax = Qmax×Sx/b×Ix = 13900×29.66×10-6/0.0048×350×10-8 = 24.54×106 Па = 24.54 МПа
Касательные напряжения на границе полки и стенки составляют
τmax = Qmax×Sx’/b×Ix = 13900×26.33×10-6/0.0048×350×10-8 = 21.785×106 Па = 21.785 МПа,
где статический момент отсеченной полки составляет
Sx’=b×t×(h-t)/2=6.4×0.73×(12-0.73)/2=26.33 см3.
Эпюры нормальных и касательных напряжений для двутавра:


Подбираем прямоугольное сечение с отношением сторон h / b=2
Wmin=6360 / 160 = 40 см3
Момент сопротивления прямоугольного сечения
W=b×h2 / 6 = b3 × 22 / 6 = b3×0.67
b3=40 / 0.67=60
Ширина сечения b=3.9 см, Высота сечения h=b×2=3.9×2=7.8 см
Площадь сечения A=b×h=3.9×7.8=30.42 см2
Максимальные нормальные напряжения составляют
σmax = 6×Mmax/b×h2 = 6×6360/3.9×7.82 = 160.83 МПа
Максимальные касательные напряжения для прямоугольника составляют
τmax = 3Qmax/2A = 3×13900/2×30.42×100 = 6.854 МПа
Эпюры нормальных и касательных напряжений для прямоугольного сечения:


Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

  • подвальное;
  • чердачное;
  • междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Требования к деревянному перекрытию

Деревянные балки перекрытия должны соответствовать следующим требованиям:

  • соответствие размеров сечения нагрузке, пролету и шагу, для этого нужен расчет балок;
  • хорошая прочность и жесткость;
  • пожарная безопасность;
  • отсутствие серьезных дефектов древесины и повреждений.

Балки перекрытия из дереваДля работы необходимо заготовить качественный материал

Также существуют определенные требования к материалу, из которого изготовлены балки. Рекомендуется выбирать древесину хвойных пород. Она содержит много смолы, поэтому лучше сопротивляется различным микроорганизмам. Лучшим материалом считаются те деревья, которые выросли в суровых условиях. Плотность ствола у них выше. По этой причине закупать стоит сосну или ель, которые выросли в северных регионах страны.

Также нужно обратить внимание на время заготовки. Лучшим считается период в конце зимы. В это время дерево находится в спящем состоянии, в нем меньше соков, поэтому и влажность материала будет меньше.

Требования к ним

Все деревянные конструкции классифицируются по свойствам породы древесины, из которой они выполнены. Так как каждый материал имеет разные показатели плотности, массы, природной прочности волокон в радиальном или тангенциальном направлении, то и прочностные характеристики у них сильно рознятся:

  1. Лиственница – твёрдая хвойная порода:
    • сжатие – 64,5 МПа;
    • растяжение – 125,0 МПа;
    • скалывание – 9.4 – 9,9 МПа;
    • изгиб – 111,5 МПа.
  2. Дуб – твёрдая лиственная порода:
    • сжатие – 57,5 МПа;
    • растяжение – 128,8 МПа;
    • скалывание – 10.2 – 12,2 МПа;
    • изгиб – 107,5 МПа.
  3. Сосна – мягкая хвойная порода:
    • сжатие – 48,5 МПа;
    • растяжение – 103,5 МПа;
    • скалывание – 7.3 – 7,5 МПа;
    • изгиб – 79,3 МПа.
  4. Берёза – мягкая лиственная порода:
    • сжатие – 57,5 МПа;
    • растяжение – 128,8 МПа;
    • скалывание – 10.2 – 12,2 МПа;
    • изгиб – 107,5 МПа.
  5. Клеёный брус из сосны – составная конструкция повышенной прочности:
    • сжатие – 53,5 МПа;
    • растяжение – 118,6 МПа;
    • скалывание – 14.9 МПа;
    • изгиб – 101,5 МПа.

В данном списке 1 МПа = 1 Н/мм2.

Имея под рукой данные табличные показатели прочности древесины разных сортов, можно без труда проверить корректность подбора сечения балки или шага элементов в перекрытии.

foto 45629-4

Как высчитать расстояние между двутавровыми балками

Если внимательно ознакомится с представленными выше таблицами, то становится понятно, что с увеличением длины пролёта, в первую очередь, необходимо делать увеличение высоты лаги, а не её ширины.


Leo060147Пользователь FORUMHOUSE

Менять жёсткость и прочность лаг  в сторону увеличения можно, увеличив её высоту и сделав «полки». То есть – делается деревянная двутавровая балка.

Строительные материалы

Строительные материалы и изделия, качество строительных материалов, типы и виды строительных материалов
Строительные материалы
Мы в соцсетях Присоединяйтесь!
Нашли ошибку? Есть предложения? Сообщите нам
Этот калькулятор можно вставить на сайт, в блог
Создадим калькулятор для вас

Код для вставки без рекламы с прямой ссылкой на сайт

Код для вставки с рекламой без прямой ссылки на сайт

Код для вставки:

Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор.

Cообщение:

Что-то не нашли? Ошибка? Предложения? Сообщите нам

Ваш e-mail:

Если нужен ответ

Самостоятельное изготовление деревянной клееной балки

Одно из решений для перекрытия пролётов большой длины – это использование в перекрытиях деревянной балки. Рассмотрим пролет 6 метров –  какие балки смогут выдержать большую нагрузку.

По виду  поперечного сечения длинная балка может быть:

  • прямоугольной;
  • двутавровой;
  • коробчатой.

Среди самостройщиков нет единого мнения, какое сечение лучше. Если не брать в расчёт покупные изделия (двутавры заводского изготовления), то на первое место выходит простота изготовления в «полевых условиях», без использования дорогостоящего оборудования и оснастки.


Просто ДедПользователь FORUMHOUSE

Если посмотреть на поперечный срез любого металлического двутавра, то видно, что от 85% до 90% массы металла сосредоточено в «полках». На связующую стенку приходится не более 10-15% металла. Это сделано на основе расчёта.

Какую доску использовать для балок

По сопромату: чем больше сечение «полок» и чем дальше они разнесены друг от друга по высоте, тем большие нагрузки выдержит двутавр. Для самостройщика оптимальная технология изготовления двутавра – это простая коробчатая конструкция, где верхняя и нижняя «полки» сделаны из доски, положенной плашмя. (50х150мм, а боковые стенки изготовлены из фанеры толщиной 8-12 мм и высотой от 350 до 400 мм (определяется расчётом) и т.д.).

Фанера к полкам прибивается гвоздями или прикручивается саморезами (только не чёрными, они не работают на срез) и обязательно сажается на клей.

Если установить такой двутавр на шестиметровый пролет  с шагом 60 см, то она выдержит большую нагрузку. Дополнительно двутавровая балка для потолка в 6 метров может быть проложена утеплителем.

Также, используя подобный принцип, можно соединить две длинных доски, собрав их в «пакет», и затем поставить их друг на друга на ребро (взять доски в 150х50 или 200х50), в итоге сечение балки составит 300х100 или 400х100 мм. Доски сажаются на клей и стягиваются шпильками  или сажаются на глухари/шканты. К боковым поверхностям такой балки также можно прикрутить или прибить фанеру, предварительно смазав её клеем.

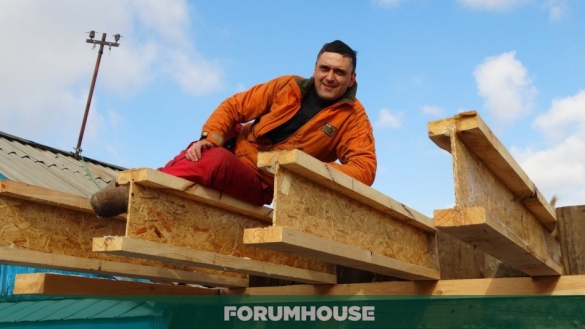

Также интересен опыт форумчанина под ником Тарас174, который решил самостоятельно изготовить клееную двутавровую балку, чтобы перекрыть пролёт в 8 метров.

Для этого форумчанин приобрёл листы ОСП толщиной 12 мм, нарезал их по длине на пять равных частей. Затем купил доску 150х50 мм, длиной 8 метров. Фрезой «ласточкин хвост» выбрал посередине доски паз глубиной 12 мм и шириной 14 мм – так, чтобы получилась трапеция с расширением книзу. ОСП в пазы Тарас174 вклеивал при помощи полиэфирной смолы (эпоксидки), предварительно «пристрелив» степлером к торцу плиты полоску стекловолокна шириной 5 мм. Это, по мнению форумчанина, усилило бы конструкцию. Для ускорения просушки склеенный участок прогревали обогревателем.


Тарас174Пользователь FORUMHOUSE

На первой балке я тренировался «набивал руку». Вторую сделал за 1 рабочий день. По стоимости, с учётом всех материалов, включаю цельную доску в 8 метров, стоимость балки составляет 2000 руб. за 1 шт.

Несмотря на положительный опыт, подобный «самострой» не избежал нескольких критических замечаний, высказанных нашими экспертами. А именно:

  1. Недопустимо использовать в клееных конструкциях свежеспиленную и непросушенную доску, т.к. невозможно предугадать, как поведёт себя такая балка в долгосрочной перспективе.
  2. Нельзя использовать в качестве клея эпоксидную смолу.

OberonПользователь FORUMHOUSE

Эпоксидные смолы имеют слабую адгезию к древесине. Также уходит много времени, пока они затвердеют. Несущие конструкции клеятся на меламине, резорцине или полиуретане. Эти клеи не только не горят, но и являются термореактивными. Т.е., чем выше температура, тем крепче становится соединение.

Нельзя клеить балки на клей ПВА, так он не предназначен для работы в подобных конструкциях.

  1. Фрезеровка паза под установку ОСП. Балки заводского изготовления фрезеруются так, что паз получается зауженным книзу – т.н. клин. Лист ОСП вклеивается в «полку» в натяг. Это увеличивает плотность прилегания плиты и дерева.
  2. Нетехнологичность работ, что приводит как к увеличению времени на изготовление одной балки, так и её конечной себестоимости.

OberonПользователь FORUMHOUSE

Для изготовления балки не нужно использовать стеклоткань, прогревать клеевой шов. Всё просто: фрезеруем паз, наносим меламиновый клей, вставляем в паз ОСП, зажимаем струбциной и забиваем под 45 градусов гвоздь. Отступаем на 20 см и повторяем операцию. Гвоздь выполняет функцию временного фиксатора. На всё про всё уходит 2 часа. А через шесть часов балку можно уже устанавливать.

Несмотря на отступление от традиционной технологии, двутавровая балка, изготовленная форумчанином, подверглась серьёзному испытанию на прочность клеевого шва и выдержала его.

Вот испытание, которому подверглись  деревянные балки перекрытия 7 метров:


Тарас174Пользователь FORUMHOUSE

Я закрепил концы балки на двух опорах на семи метровом расстоянии  и нагрузил её грузом общей массой более полутонны. Было слышно, как сначала потрескивает шов, но потом звук прекратился. Балка (от горизонтали) прогнулась всего на 20-24 мм.

В реальных условиях одна балка  не подвергнется такой сосредоточенной в одном месте нагрузке, поэтому самостоятельный опыт изготовления двутавра можно признать удачным. По мнению форумчанина,  это оптимальный вариант, чтобы перекрыть расстояние более 6 метров и сделать свободную планировку в доме. Тем более, что, не смотря на «металлическую прочность» такой конструкции,  поднять и смонтировать ее можно и одному человеку.

На FORUMHOUSE вы сможете узнать, в каких случаях и как можно сделать металлические балки перекрытия для пролета 4 метра и 6 метров, и в чем особенности стальной конструкции.

Из темы FORUMHOUSE вы узнаете, как перекрыть пролёт в 5 метров брусом. На форуме также собрана вся информация по самостоятельному изготовлению клееных двутавровых балок. Форумчане обсуждают, почему могут провиснуть балки. Наша статья рассказывает, как строят каркасники в США. Посмотрите видео о каркасном доме-амбаре.

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 12 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

соединение балкиСращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

гидроизоляция балокГидроизоляция балок в местах опор обязательна

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспектыиспользования деревянных балок перекрытия вне зависимости от их вида или местаиспользования.

Ниже представлена подборка наиболее важных документов поданной тематике.

Деревянные балки перекрытия – ГОСТ - СНиПДеревянные балки перекрытия – ГОСТ – СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающимивлияние на выбор материала для устройства деревянных балок перекрытия. А такженаучились определять сечение и выполнять расчёт деревянных балок перекрытия.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
